XLPE উত্তাপ PVC Sheathed SWA MV তারের

আপনি আপনার XLPE ইনসুলেটেড PVC Sheathed SWA MV তারের প্রস্তুতকারক এবং সরবরাহকারী হিসাবে Beida Group বেছে নিতে পারেন। তাদের ইস্পাত তারের আর্মার সুরক্ষার কারণে, তারের শক্তিশালী প্রসার্য শক্তি এবং বাহ্যিক যান্ত্রিক শক্তির ভাল প্রতিরোধের মূল সুবিধা রয়েছে। এগুলি এমন পরিস্থিতিতে উপযুক্ত যেগুলির জন্য প্রসার্য শক্তি প্রয়োজন, যেমন উচ্চ ড্রপ উচ্চতা এবং উল্লম্ব ইনস্টলেশন। এই তারগুলি ট্রান্সমিশন এবং ডিস্ট্রিবিউশন নেটওয়ার্ক বা শিল্প ইনস্টলেশনে পাওয়ার ট্রান্সমিশনের জন্য প্রযোজ্য।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

বেইডা গ্রুপের এক্সএলপিই ইনসুলেটেড পিভিসি শেথড এসডব্লিউএ এমভি কেবল অফার করার 30 বছরেরও বেশি অভিজ্ঞতা রয়েছে, আমরা কাস্টমাইজড পরিষেবা অফার করে আপনার প্রস্তুতকারক এবং সরবরাহকারী হতে পারি।

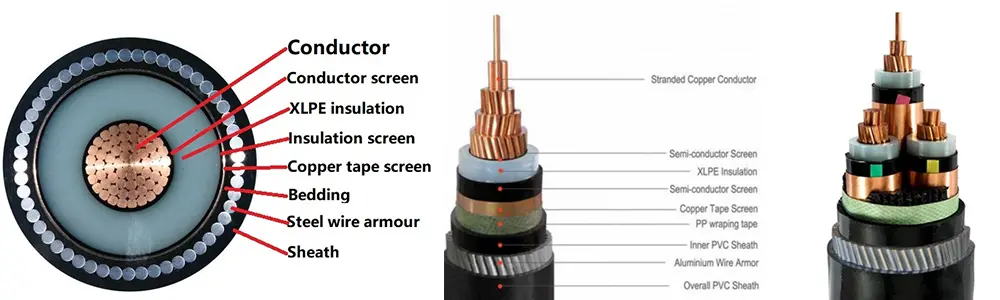

পণ্যের কাঠামো

Xlpe Insulated Pvc Sheathed Swa Mv Cable

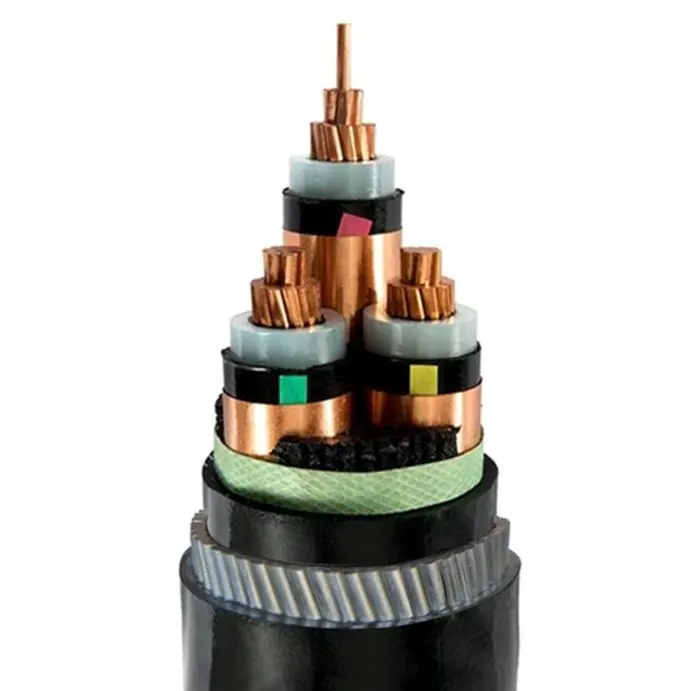

XLPE ইনসুলেটেড PVC Sheathed SWA MV Cable একটি T1R কপার কন্ডাক্টর, XLPE ইনসুলেশন, PVC র‌্যাপিং টেপ স্টিলের তারের আর্মার এবং PVC শীথ দিয়ে গঠিত।

কন্ডাক্টর: কপার বা অ্যালুমিনিয়াম কন্ডাক্টর, গোলাকার স্ট্যান্ডেড বা আকৃতির, ক্লাস 2 থেকে IEC 60228

এবং GB/T 3956-2008।

অন্তরণ: ক্রস-লিঙ্কযুক্ত পলিথিন নিরোধক，নিরোধক বেধ, উপাদান সম্পত্তি IEC 60502-2 এবং GB/T 12706.2，GB/T 12706.3 অনুযায়ী হতে হবে৷

কন্ডাক্টর শিল্ডিং: কন্ডাক্টর শিল্ডিং এক্সট্রুড সেমিকন্ডাক্টিং নন-মেটালিক উপাদান দিয়ে তৈরি হওয়া উচিত, যা ইনসুলেশনের সাথে শক্তভাবে আবদ্ধ হওয়া উচিত।

ইনসুলেশন শিল্ডিং: ইনসুলেশন শিল্ডিং একটি নন-মেটালিক সেমিকন্ডাক্টিভ লেয়ার এবং একটি মেটালিক লেয়ারের সমন্বয়ে গঠিত হওয়া উচিত। প্রতিটি ইনসুলেটেড তারের কোরকে একটি অ-ধাতুর অর্ধপরিবাহী স্তর দিয়ে সরাসরি বহিষ্কৃত করা উচিত যা উত্তাপযুক্ত তারের কোরের সাথে শক্তভাবে আবদ্ধ বা খোসা ছাড়ানো যেতে পারে। তারপরে, একটি ধাতব শিল্ডিং স্তরটি ওভারল্যাপ করা উচিত এবং নন-মেটালিক সেমিকন্ডাক্টিভ লেয়ারের চারপাশে আবৃত করা উচিত এবং এটি আইইসি 60502-2, GB/T 12706.2, এবং GB/T 12706.3 এর বিধানগুলি মেনে চলা উচিত। ভিতরের আবরণগুলি: ভিতরের আবরণগুলি বের করা হবে। উপকরণগুলি তারের অপারেটিং তাপমাত্রার জন্য উপযুক্ত এবং অন্তরক উপাদানের সাথে সামঞ্জস্যপূর্ণ হবে।

ইস্পাত তারের আর্মার: মাল্টিকোর তারের মধ্যে, বর্মটি একটি অভ্যন্তরীণ আচ্ছাদন মেনে ইস্পাত তারের উপর প্রয়োগ করা হবে। a.c-এ ব্যবহারের জন্য একক-কোর তারগুলি সিস্টেম অ চৌম্বক ইস্পাত তারের গঠিত হবে.

বাইরের খাপ: PVC খাপ, খাপের বেধ, উপাদান সম্পত্তি IEC 60502.2 এবং GB/T 12706 অনুযায়ী হতে হবে।

শিখা-প্রতিরোধী তারের: শিখা-প্রতিরোধী পিভিসি বাইরের আবরণ উপাদান ব্যবহার করা হবে। শিখা retardant গ্রেড তিনটি বিভাগে শ্রেণীবদ্ধ করা যেতে পারে: গুচ্ছ A, B, এবং C.

কর্মক্ষমতা পরামিতি

রেটেড ভোল্টেজ: 3.6/6 kV থেকে 18/30 kV；26/35 kV

টেস্ট ভোল্টেজ: পাওয়ার ফ্রিকোয়েন্সি টেস্ট ভোল্টেজ 3.5U0 হওয়া উচিত, এবং পরীক্ষাটি কোনও ভাঙ্গন ছাড়াই 5 মিনিটের জন্য স্থায়ী হওয়া উচিত।

রেট করা ভোল্টেজ U0/U	সর্বোচ্চ ভোল্টেজ উম	পরীক্ষা ভোল্টেজ কেভি
৩.৬/৬	7.2	12.5
৬/১০	12	21
৮.৭/১৫	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

কন্ডাক্টরের সর্বোচ্চ অপারেটিং তাপমাত্রা: 90 ºC

শর্ট সার্কিট তাপমাত্রা: +250 ºC

নিরোধক বেধ:

রেট করা ভোল্টেজ U0/U	নিরোধক বেধ:
৩.৬/৬	2.5
৬/১০	3.4
৮.৭/১৫	4.5
12/20	5.5
18/30	8.0
26/35	10.5

ইস্পাত তারের সাঁজোয়া (YJV32, CU/XLPE/PVC/SWA/PVC) এবং স্টিল টেপ আর্মার্ড (YJV22, CU/XLPE/PVC/STA/PVC) মাঝারি ভোল্টেজ পাওয়ার তারের মধ্যে তুলনা

প্রকল্প	সূক্ষ্ম ইস্পাত তারের বর্ম	ডাবল ইস্পাত টেপ বর্ম (গ্যাপ মোড়ানো)	মূল পার্থক্য
মূল যান্ত্রিক বৈশিষ্ট্য	অসামান্য প্রসার্য শক্তি, মাঝারি কম্প্রেসিভ শক্তি এবং ভাল নমনীয়তা	উচ্চ কম্প্রেসিভ শক্তি, কম প্রসার্য শক্তি, এবং গড় নমন কর্মক্ষমতা	ইস্পাত তারের সাঁজোয়া পাওয়ার তারের উচ্চ প্রসার্য শক্তি আছে; ইস্পাত টেপ সাঁজোয়া পাওয়ার তারের চমৎকার কম্প্রেসিভ শক্তি আছে
পাড়া পদ্ধতি	উল্লম্ব, উচ্চ ড্রপ, পানির নিচে, ওভারহেড, বড় স্প্যান	সরাসরি সমাধি, নালী, টানেল (নিম্ন প্রসার্য পরিবেশ)
সুরক্ষার ফোকাস	এটি প্রসার্য ক্ষতি এবং প্রভাব প্রতিরোধী, এবং ভাল আর্দ্রতা এবং জারা প্রতিরোধের আছে	ভারী চাপ প্রতিরোধী, ধারালো বস্তু দ্বারা খোঁচা, এবং ইঁদুর দ্বারা কামড়	YJV32 ডাইনামিক লোডের জন্য উপযুক্ত, যখন YJV22 স্ট্যাটিক লোডের জন্য উপযুক্ত
প্রক্রিয়া এবং খরচ	সূক্ষ্ম ইস্পাত তারের বর্মের প্রক্রিয়াটি জটিল, উপাদান ব্যয় বেশি এবং সামগ্রিক মূল্য আরও বেশি	ইস্পাত টেপ বর্ম প্রযুক্তি পরিপক্ক এবং অপেক্ষাকৃত কম খরচে	যখন বাজেট সীমিত হয় এবং কোন প্রসার্য চাহিদা থাকে না, তখন YJV22 পছন্দ করা হয়
বাঁক ব্যাসার্ধ	তুলনামূলকভাবে ছোট (স্টিলের তারের স্ট্র্যান্ডের ভাল নমনীয়তার কারণে)	তুলনামূলকভাবে বড় (স্টিলের টেপ মোড়ানোর কারণে ওয়ারিং প্রবণ)	YJV32 সীমিত জায়গায় পাড়ার জন্য আরও অভিযোজিত

নির্বাচনের পরামর্শ:

1. যদি দৃশ্যকল্পে প্রাথমিকভাবে চাপ সহ্য করার (যেমন সরাসরি সমাধি, ভূগর্ভস্থ ইউটিলিটি টানেল) জড়িত থাকে এবং কোন উল্লেখযোগ্য প্রসার্য শক্তি বা উচ্চ ড্রপ উচ্চতা না থাকে, তাহলে স্টিল টেপ আর্মার (YJV22, CU/XLPE/PVC/STA/PVC) এর উচ্চতর ব্যয়-প্রক্রিয়ার জন্য সুপারিশ করা হয়।

2. যদি উল্লম্ব পাড়া, বড় স্প্যান, পানির নিচে বা উচ্চ ড্রপ উচ্চতা জড়িত থাকে এবং অক্ষীয় প্রসার্য শক্তিকে প্রতিরোধ করতে হয়, দীর্ঘমেয়াদী অপারেশনাল নিরাপত্তা নিশ্চিত করতে ইস্পাত তারের আর্মার (YJV32, CU/XLPE/PVC/SWA/PVC) পছন্দ করা উচিত।

3. উভয়ই মাঝারি-ভোল্টেজ সিস্টেমের ভোল্টেজ স্তর, কন্ডাকটর ক্রস-সেকশন এবং পাড়ার পরিবেশের সুরক্ষা প্রয়োজনীয়তার সাথে মেলে (বিশেষ প্রয়োজনীয়তা যেমন জারা প্রতিরোধের এবং শিখা প্রতিবন্ধকতা অতিরিক্তভাবে কাস্টমাইজ করা যেতে পারে)।
