XLPE ইনসুলেটেড পিভিসি চাদরযুক্ত নন-আর্মার্ড এমভি কেবল

1989 সালে প্রতিষ্ঠিত হওয়ার পর থেকে, বেইডা গ্রুপ বছরের শিল্প সঞ্চয়ন এবং চমৎকার প্রযুক্তির কারণে চীনে পাওয়ার তারের ক্ষেত্রে একটি বেঞ্চমার্ক প্রস্তুতকারক হয়ে উঠেছে। গভীর গবেষণা ও উন্নয়ন ক্ষমতা এবং সমৃদ্ধ শিল্প অভিজ্ঞতা সহ একটি কোম্পানি হিসাবে, আমাদের XLPE ইনসুলেটেড পিভিসি শীথড নন-আর্মার্ড এমভি কেবলগুলি তাদের উচ্চ স্থিতিশীলতা এবং উচ্চ দক্ষতার জন্য শহুরে পাওয়ার গ্রিড, শিল্প এবং খনির উদ্যোগ এবং উচ্চ-বৃদ্ধি ভবনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। কঠোর মান নিয়ন্ত্রণ ব্যবস্থা এবং সিংহুয়া বিশ্ববিদ্যালয়, নানকাই বিশ্ববিদ্যালয় এবং অন্যান্য প্রামাণিক ইউনিটগুলির সাথে দীর্ঘমেয়াদী সহযোগিতার সাথে, আমাদের পণ্যগুলি বাজার দ্বারা অত্যন্ত স্বীকৃত হয়েছে, গ্রাহকদের নিরাপদ এবং নির্ভরযোগ্য পাওয়ার ট্রান্সমিশন সমাধান প্রদান করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

Tianjin Beida হল একটি চায়না XLPE ইনসুলেটেড PVC Sheathed Non-armed MV Cable প্রস্তুতকারক এবং সরবরাহকারী। এই তারগুলি ব্যাপকভাবে পাওয়ার সিস্টেমে ব্যবহৃত হয়। এটি শহুরে পাওয়ার গ্রিড, শিল্প ও খনির উদ্যোগ এবং উঁচু ভবনগুলির "পাওয়ার আর্টারি" হিসাবে কাজ করে এবং এটি সাবস্টেশন থেকে বিভিন্ন পাওয়ার টার্মিনালে 10,35 কেভি উচ্চ-ভোল্টেজ বিদ্যুৎ প্রেরণ করতে পারে।

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

মাঝারি ভোল্টেজ তারের নির্বাচন

1. ভোল্টেজ স্তর অনুযায়ী নির্বাচন করুন, সাধারণত ব্যবহৃত তারের স্তর হল 3.6/6 kV， 6/10 kV， 8.7/15kV，12/20 kV，18/30 kV；26/35 kV

2. সরঞ্জামের শক্তি বা কারেন্ট প্রেরিত অনুযায়ী নির্বাচন করুন, যন্ত্রের শক্তি অনুযায়ী যে কারেন্ট ব্যবহার করতে হবে তা গণনা করুন এবং তারপর তারের ampacity টেবিল অনুযায়ী নির্বাচন করুন। উপরন্তু, তারের দৈর্ঘ্য ব্যবহার করে তারের ভোল্টেজ ড্রপ গণনা করা প্রয়োজন এবং ভোল্টেজ ড্রপ 5% এর বেশি হতে পারে না।

তারের ধরন	কাঠামোগত বৈশিষ্ট্য	অ্যাপ্লিকেশন দৃশ্যকল্প	ট্যাবু দৃশ্য
XLPE ইনসুলেটেড পিভিসি চাদরযুক্ত অন-আর্মার্ড এমভি কেবল	নিরস্ত্র, লাইটওয়েট এবং নমনীয়	ইনডোর, টানেল, ক্যাবল ট্রেঞ্চ, পাইপ পাড়া	বড় যান্ত্রিক শক্তি সহ্য করতে পারে না, পাথর এলাকায় সরাসরি কবর দেওয়া উচিত নয়
XLPE উত্তাপ PVC Sheathed STA MV কেবল	ইস্পাত টেপ armoring	দৃঢ় সংকোচন প্রতিরোধের এলাকা, সরাসরি মাটির নিচে সমাহিত এবং যান্ত্রিক ক্ষতির জন্য সংবেদনশীল	উচ্চ ড্রপ সহ উল্লম্ব পাড়ার জন্য উপযুক্ত নয় (স্লিপ করা সহজ)
XLPE উত্তাপ PVC Sheathed SWA MV তারের	সূক্ষ্ম ইস্পাত তারের বর্ম, উচ্চ প্রসার্য শক্তি	উচ্চ ড্রপ পরিস্থিতি (যেমন শ্যাফ্ট), খনি, পানির নিচে	উচ্চ খরচ, সাধারণত এই মডেল ছাড়া মাটিতে পাড়া
LSZH MV CALBES	হ্যালোজেন মুক্ত, কম ধোঁয়া, শিখা retardant	উঁচু ভবন, পাতাল রেল, হাসপাতাল এবং উচ্চ অগ্নি সুরক্ষা প্রয়োজনীয়তা সহ অন্যান্য স্থান	-

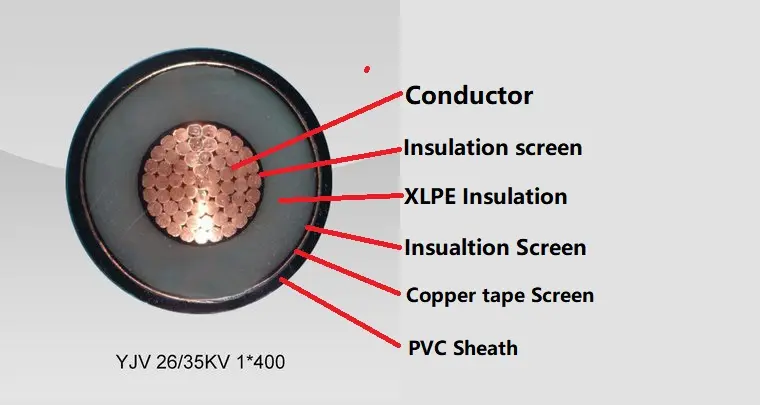

পণ্যের কাঠামো

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

এক্সএলপিই ইনসুলেটেড পিভিসি শীথড নন-আর্মার্ড এমভি ক্যাবল একটি T1R কপার কন্ডাক্টর, XLPE ইনসুলেশন, পিভিসি র‌্যাপিং টেপ স্টিল-টেপ আর্মার এবং পিভিসি শীথ দিয়ে গঠিত।

কন্ডাক্টর: কপার বা অ্যালুমিনিয়াম কন্ডাক্টর, গোলাকার স্ট্যান্ডেড বা আকৃতির, ক্লাস 2 থেকে IEC 60228

এবং GB/T 3956-2008।

অন্তরণ: XLPE উত্তাপ ， নিরোধক বেধ, উপাদান সম্পত্তি IEC 60502-2 এবং GB/T 12706.2 ， GB/T 12706.3 অনুযায়ী হতে হবে৷

কন্ডাক্টর শিল্ড: কন্ডাক্টর শিল্ডটি এক্সট্রুড সেমিকন্ডাক্টিভ ননমেটালিক ম্যাটেরিয়ালের সমন্বয়ে গঠিত হবে এবং এক্সট্রুড সেমিকন্ডাক্টিভ ম্যাটেরিয়াল ইনসুলেশনের সাথে ঘনিষ্ঠভাবে আবদ্ধ থাকবে।

নিরোধক ঢাল: নিরোধক ঢাল অ ধাতব অর্ধপরিবাহী স্তর এবং ধাতব স্তর দ্বারা গঠিত হবে। প্রতিটি উত্তাপযুক্ত তারের কোর সরাসরি অ-ধাতুর অর্ধপরিবাহী স্তরের সাথে উত্তাপযুক্ত তারের কোর বা খোসা ছাড়ানোর সাথে শক্তভাবে মিলিত হতে হবে। তারপরে, ধাতব ঢাল স্তরটি নন-মেটালিক অর্ধপরিবাহী স্তরের বাইরে ওভারল্যাপ করা হবে এবং IEC 60502-2, GB/T 12706.2 এবং GB/T 12706.3 এর প্রয়োজনীয়তাগুলি পূরণ করা হবে৷

বাইরের খাপ: পিভিসি শীথ শীথের বেধ, উপাদান সম্পত্তি IEC 60502.2 এবং GB/T 12706 অনুযায়ী হতে হবে।

শিখা-প্রতিরোধী তারের: শিখা-প্রতিরোধী পিভিসি বাইরের আবরণ উপাদান ব্যবহার করা হবে। শিখা retardant গ্রেড তিনটি বিভাগে শ্রেণীবদ্ধ করা যেতে পারে: গুচ্ছ A, B, এবং C.

কর্মক্ষমতা পরামিতি

রেটেড ভোল্টেজ: 3.6/6 kV থেকে 18/30 kV; 26/35 কেভি

পরীক্ষা ভোল্টেজ: পাওয়ার ফ্রিকোয়েন্সি পরীক্ষার ভোল্টেজ হবে 3.5U0, এবং পরীক্ষাটি 5 মিনিটের জন্য ব্রেকডাউন ছাড়াই পরিচালিত হবে।

রেটেড ভোল্টেজ U0/U	সর্বোচ্চ ভোল্টেজ উম	পরীক্ষা ভোল্টেজ KV
৩.৬/৬	7.2	12.5
৬/১০	12	21
৮.৭/১৫	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

কন্ডাক্টরের সর্বোচ্চ অপারেটিং তাপমাত্রা: 90 ºC

শর্ট সার্কিট তাপমাত্রা: +250 ºC

নিরোধক বেধ:

রেটেড ভোল্টেজ U0/U	নিরোধক বেধ:
৩.৬/৬	2.5
৬/১০	3.4
৮.৭/১৫	4.5
12/20	5.5
18/30	8.0
26/35	10.5

তারের ব্যাপক পরীক্ষা, মানের নিশ্চয়তা চিন্তামুক্ত!

রুটিন পরীক্ষায়, কন্ডাক্টর ডিসি রেজিস্ট্যান্স, এসি ভোল্টেজ এবং আংশিক স্রাব কঠোরভাবে জাতীয় মান এবং আইইসি মান অনুযায়ী চমৎকার কর্মক্ষমতা নিশ্চিত করে। নমুনা পরীক্ষায়, কন্ডাকটর গঠন, নিরোধক খাপের আকার এবং তাপ প্রসারণ মান পর্যন্ত, এবং গুণমান নির্ভরযোগ্য। টাইপ টেস্টটি আরও বিস্তৃত, যা আপনার তারের নিরাপত্তা এসকর্টের জন্য ইনসুলেশন শীথের যান্ত্রিক এবং শারীরিক বৈশিষ্ট্য, বৈদ্যুতিক বৈশিষ্ট্য এবং একক এবং বান্ডেলড ফ্লেম রিটার্ড্যান্ট পরীক্ষা, সবই GB/T এবং IEC মানগুলির সাথে সামঞ্জস্যপূর্ণ!

পণ্য ইনস্টলেশন শর্তাবলী:

XLPE ইনসুলেটেড পিভিসি চাদরযুক্ত নন-আর্মার্ড এমভি কেবল, ইনস্টলেশন পরিবেষ্টিত তাপমাত্রা 0º এর কম হওয়া উচিত নয়।

ইনস্টলেশনের সময় তারের ন্যূনতম বাঁক ব্যাসার্ধ

প্রকল্প	একক কোর তারের		মাল্টি-কোর কেবল
প্রকল্প	নিরস্ত্র	সাঁজোয়া	নিরস্ত্র	সাঁজোয়া
ইনস্টলেশনের সময় তারের ন্যূনতম বাঁক ব্যাসার্ধ	20D	15D	15D	12D
সংযোগ বাক্স এবং সমাপ্তির কাছাকাছি তারের ন্যূনতম নমন ব্যাসার্ধ	15D	12D	12D	10D
দ্রষ্টব্য: D হল তারের বাইরের ব্যাস

নিরাপদ, আরও দক্ষ পাওয়ার ট্রান্সমিশনের জন্য এখনই কিনুন

ক্রস-লিঙ্কড পলিথিন ইনসুলেটেড পিভিসি চাদরযুক্ত নিরস্ত্র পাওয়ার তারের পছন্দ শুধুমাত্র উচ্চ মানের প্রতিশ্রুতি নয়, দীর্ঘমেয়াদী স্থিতিশীল অপারেশনের জন্য একটি গ্যারান্টিও। এই তারের স্থায়িত্ব, কম রক্ষণাবেক্ষণ খরচ এবং উচ্চ ট্রান্সমিশন দক্ষতা এন্টারপ্রাইজগুলিতে যথেষ্ট খরচ সাশ্রয় করতে পারে এবং পাওয়ার সিস্টেমের সামগ্রিক দক্ষতা উল্লেখযোগ্যভাবে উন্নত করতে পারে। তারের দীর্ঘমেয়াদী ব্যবহার বিদ্যুতের ব্যর্থতার কারণে সৃষ্ট রক্ষণাবেক্ষণ এবং প্রতিস্থাপন ব্যয়কে ব্যাপকভাবে হ্রাস করতে পারে, এইভাবে উদ্যোগগুলির জন্য বিনিয়োগে উচ্চতর রিটার্ন প্রদান করে।
