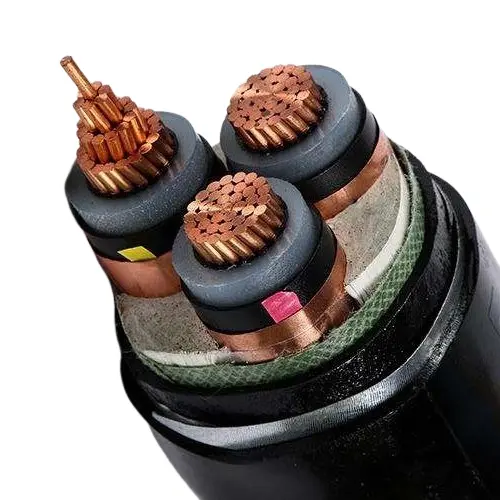

XLPE উত্তাপ PVC Sheathed STA MV কেবল

পেশাদার সরবরাহকারী, বেইডা দ্বারা অফার করা এই XLPE ইনসুলেটেড পিভিসি শেথেড STA MV কেবলটি নিরোধক উপাদান হিসাবে ক্রস-লিঙ্কড পলিথিন (XLPE) ব্যবহার করে, যার চমৎকার বৈদ্যুতিক বৈশিষ্ট্য, তাপ প্রতিরোধ এবং বার্ধক্য প্রতিরোধ ক্ষমতা রয়েছে। একটি পলিভিনাইল ক্লোরাইড (PVC) বাইরের আবরণের সাথে মিলিত, এটি আর্দ্রতা, রাসায়নিক ক্ষয় এবং শারীরিক ঘর্ষণ থেকে সুরক্ষা বাড়ায়। ইস্পাত টেপ আর্মার স্তর উচ্চ কম্প্রেসিভ এবং প্রভাব প্রতিরোধের সাথে তারের প্রদান করে, এটিকে সরাসরি সমাধি, টানেল এবং পাইপলাইনের মতো বিভিন্ন পাড়ার পরিবেশের সাথে খাপ খাইয়ে নিতে সক্ষম করে। এটি বিশেষত ইনস্টলেশন পদ্ধতিগুলির জন্য উপযুক্ত যেগুলির জন্য অতিরিক্ত নালী সুরক্ষার প্রয়োজন হয় না এবং সরাসরি মাটির নিচে কবর দেওয়া যেতে পারে।

ভোল্টেজ স্তরের পরিপ্রেক্ষিতে, পণ্যগুলি 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV, এবং 26/35KV এর মতো একাধিক সাধারণভাবে ব্যবহৃত স্পেসিফিকেশনগুলিকে কভার করে, যা বিভিন্ন মাঝারি-ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণের চাহিদা মেটাতে পারে। তারের কাঠামোর নকশা কঠোর, প্রাসঙ্গিক জাতীয় মান মেনে চলে এবং দীর্ঘমেয়াদী কার্যকরী স্থিতিশীলতা এবং নিরাপত্তা মার্জিন রয়েছে।

অ্যাপ্লিকেশন:

ক্রস-লিঙ্কড পলিথিন ইনসুলেটেড, পিভিসি শেথড, স্টিল-টেপ সাঁজোয়া পাওয়ার ক্যাবলগুলি প্রাথমিকভাবে তাদের ইস্পাত টেপ সুরক্ষার কারণে শহুরে বিদ্যুৎ বিতরণ, গ্রামীণ পাওয়ার গ্রিড, খনির শক্তি এবং রেল ট্রানজিট সিস্টেমে ব্যবহৃত হয়। এগুলি সাবস্টেশন, ডিস্ট্রিবিউশন ক্যাবিনেট, ট্রান্সফরমার এবং জেনারেটরের মতো সরঞ্জামগুলিকে সংযুক্ত করতে ব্যবহৃত হয়। এই ধরনের তারের পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্ক বা শিল্প ইনস্টলেশনে পাওয়ার ট্রান্সমিশনের জন্য উপযুক্ত। এটি সরাসরি মাটির নিচে কবর দেওয়া যেতে পারে বা তারের পরিখা বা তারের ট্রেতে ইনস্টল করা যেতে পারে। তারের নির্দিষ্ট চাপ সহ্য করতে পারে কিন্তু প্রসার্য বল নয়।

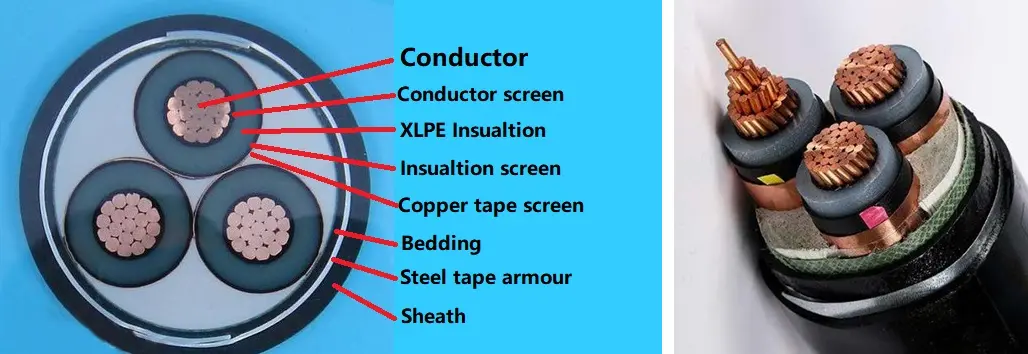

পণ্যের কাঠামো

XLPE ইনসুলেটেড PVC Sheathed STA MV Cable একটি T1R কপার কন্ডাক্টর, XLPE ইনসুলেশন, PVC র‌্যাপিং টেপ স্টিল-টেপ আর্মার এবং PVC শীথ দিয়ে গঠিত।

কন্ডাক্টর: কপার বা অ্যালুমিনিয়াম কন্ডাক্টর, গোলাকার স্ট্যান্ডেড বা আকৃতির, ক্লাস 2 থেকে IEC 60228

এবং GB/T 3956-2008।

অন্তরণ: ক্রস-লিঙ্কযুক্ত পলিথিন নিরোধক，নিরোধক বেধ, উপাদান সম্পত্তি IEC 60502-2 এবং GB/T 12706.2，GB/T 12706.3 অনুযায়ী হতে হবে৷

কন্ডাক্টর শিল্ডিং: কন্ডাক্টর শিল্ডিং এক্সট্রুড আধা-পরিবাহী নন-মেটালিক উপাদান দিয়ে তৈরি হওয়া উচিত, এবং এক্সট্রুড আধা-পরিবাহী উপাদানটি নিরোধকের সাথে শক্তভাবে আবদ্ধ হওয়া উচিত।

ইনসুলেশন শিল্ডিং: ইনসুলেশন শিল্ড একটি নন-মেটালিক আধা-পরিবাহী স্তর এবং একটি ধাতব স্তরের সমন্বয়ে গঠিত হওয়া উচিত। একটি অ-ধাতুর অর্ধ-পরিবাহী স্তর যা নিরোধক কোরের সাথে শক্তভাবে আবদ্ধ বা খোসা ছাড়ানো যায় তা প্রতিটি অন্তরক কোরের উপর সরাসরি বহিষ্কৃত করা উচিত। তারপরে, একটি ধাতব শিল্ডিং স্তর অ-ধাতুর আধা-পরিবাহী স্তরের চারপাশে আবৃত করা উচিত। এটিকে IEC 60502-2, GB/T 12706.2, এবং GB/T 12706.3 এর বিধানগুলি মেনে চলতে হবে৷

অভ্যন্তরীণ আচ্ছাদন: অভ্যন্তরীণ আবরণগুলি বহির্ভূত করা উচিত। উপকরণগুলি তারের অপারেটিং তাপমাত্রার জন্য উপযুক্ত এবং অন্তরক উপাদানের সাথে সামঞ্জস্যপূর্ণ হবে।

স্টিল-টেপ আর্মার: মাল্টিকোর ক্যাবলে, বর্মটি একটি অভ্যন্তরীণ আবরণে প্রয়োগ করা হবে যাতে ডবল স্টিল টেপ মেনে চলে। a.c-এ ব্যবহারের জন্য একক-কোর তারগুলি সিস্টেম অ চৌম্বক ইস্পাত টেপ গঠিত হবে.

বাইরের খাপ: PVC খাপ, খাপের বেধ, উপাদান সম্পত্তি IEC 60502.2 এবং GB/T 12706 অনুযায়ী হতে হবে।

শিখা-প্রতিরোধী তারের: শিখা-প্রতিরোধী পিভিসি বাইরের আবরণ উপাদান ব্যবহার করা হবে। শিখা retardant গ্রেড তিনটি বিভাগে শ্রেণীবদ্ধ করা যেতে পারে: গুচ্ছ A, B, এবং C.

কর্মক্ষমতা পরামিতি

রেটেড ভোল্টেজ: 3.6/6 kV থেকে 18/30 kV; 26/35 কেভি

টেস্ট ভোল্টেজ: পাওয়ার ফ্রিকোয়েন্সি টেস্ট ভোল্টেজ 3.5U0 হওয়া উচিত এবং পরীক্ষাটি ভাঙ্গন ছাড়াই 5 মিনিটের জন্য স্থায়ী হওয়া উচিত।

কন্ডাক্টরের সর্বোচ্চ অপারেটিং তাপমাত্রা: 90 ºC

শর্ট সার্কিট তাপমাত্রা: +250 ºC

নিরোধক বেধ:

তারের পরীক্ষা

রুটিন ক্যাবল টেস্টের মধ্যে রয়েছে: 1) কন্ডাক্টর ডিসি রেজিস্ট্যান্স টেস্ট, GB/T 3956-2008 এবং IEC 60228-এর প্রয়োজনীয়তা মেনে চলার জন্য 20ºC তাপমাত্রায় ডিসি রেজিস্ট্যান্স প্রয়োজন; 2) AC ভোল্টেজ পরীক্ষা, 5 মিনিটের জন্য 3.5U0 ভোল্টেজে একটানা, কোন ভাঙ্গন থাকা উচিত নয়; 3) আংশিক স্রাব পরীক্ষা, GB/T 3048.12 অনুযায়ী পরিচালিত, 10pC-এর বেশি কোনো সনাক্তযোগ্য স্রাব 1.73U0 ভোল্টেজে তৈরি করা উচিত নয় এবং পরীক্ষার সংবেদনশীলতা 10pC বা তার বেশি হওয়া উচিত।

নমুনা পরীক্ষায় প্রধানত অন্তর্ভুক্ত রয়েছে: 1) কন্ডাক্টর কাঠামো পরিদর্শন, যা GB/T 3956-2008 এবং IEC 60228-এর প্রয়োজনীয়তা মেনে চলবে; 2) নিরোধক, অভ্যন্তরীণ আস্তরণ, ইস্পাত টেপ বর্ম এবং খাপের কাঠামোগত মাত্রাগুলি IEC 60502.2, GB/T 12706.2-2020 এবং GB/T 12706.3-2020 এর প্রয়োজনীয়তা পূরণ করবে; 3) তাপীয় প্রসারণ পরীক্ষা, যা GB/T 2951.21-2008 এবং IEC 60811-2-1 এর অধ্যায় 9 অনুযায়ী করা হবে এবং ফলাফলগুলি সংশ্লিষ্ট মানগুলি মেনে চলতে হবে৷

টাইপ টেস্টিং নিম্নলিখিতগুলি কভার করে: যান্ত্রিক এবং ভৌত বৈশিষ্ট্য এবং নিরোধক এবং খাপের বৈদ্যুতিক বৈশিষ্ট্য অবশ্যই IEC 60502.2, GB/T 12706.2-2020 এবং GB/T 12706.3-2020 এর প্রয়োজনীয়তা পূরণ করতে হবে; একক-কেবল বার্নিং টেস্ট GB/T 19666-2019 এবং IEC 60332 এর বিধান মেনে চলতে হবে; বান্ডিলযুক্ত শিখা প্রতিরোধক পরীক্ষাটি GB/T 19666-2019 এবং IEC 60332-এর প্রয়োজনীয়তাও পূরণ করবে।

পণ্য ইনস্টলেশন শর্তাবলী:

তারের ইনস্টলেশনের সময় পরিবেষ্টিত তাপমাত্রা

ক্রস-লিঙ্কযুক্ত ইথিলিন নিরোধক এবং পিভিসি শীথ সহ পাওয়ার তারগুলির জন্য, ইনস্টলেশনের সময় পরিবেষ্টিত তাপমাত্রা 0°C এর কম হওয়া উচিত নয়।

তারের ইনস্টলেশনের সময় ন্যূনতম নমন ব্যাসার্ধ

প্যাকেজিং এবং ডেলিভারি

প্যাকেজিং বিশদ:

এটি আপনার কেনার পরিমাণ এবং প্রয়োজনীয়তা দ্বারা নির্ধারিত হয়। আলোচনা করা যেতে পারে।

বন্দর: তিয়ানজিন বন্দর

ডেলিভারি: সমুদ্র দ্বারা, বায়ু দ্বারা, এক্সপ্রেস দ্বারা।
