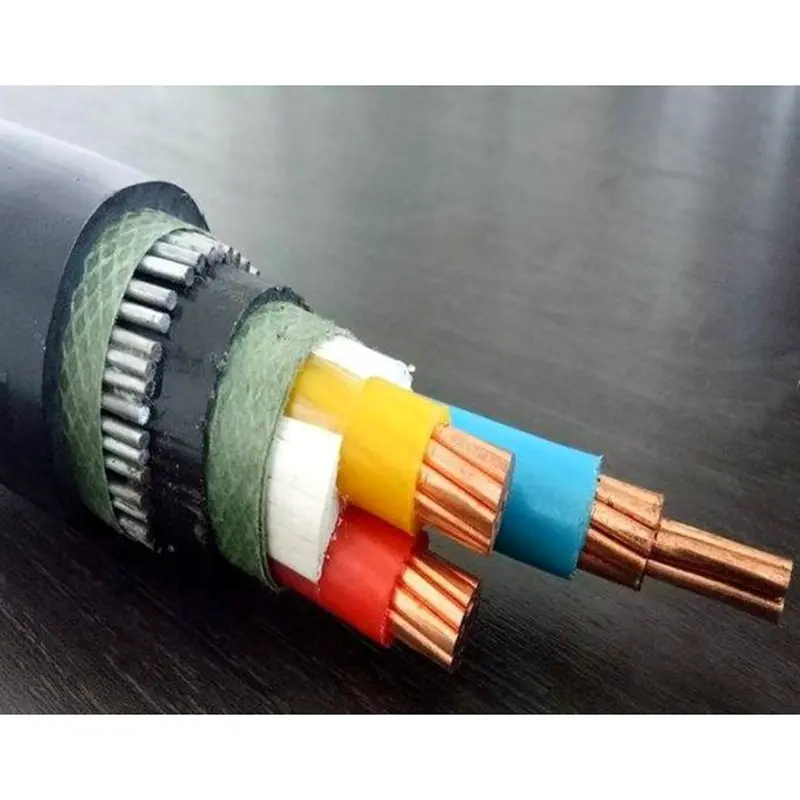

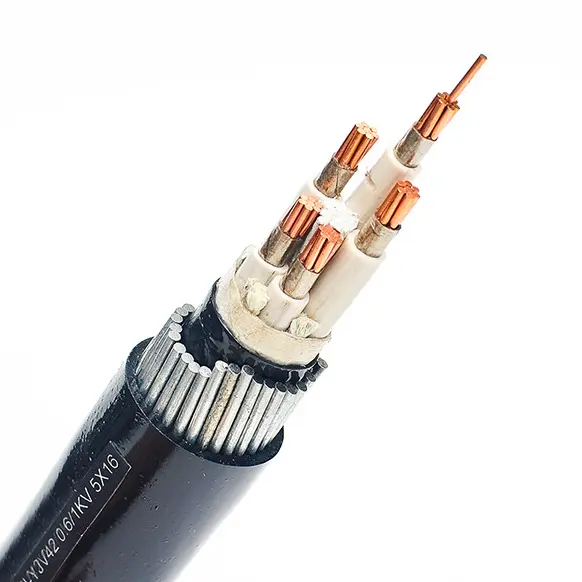

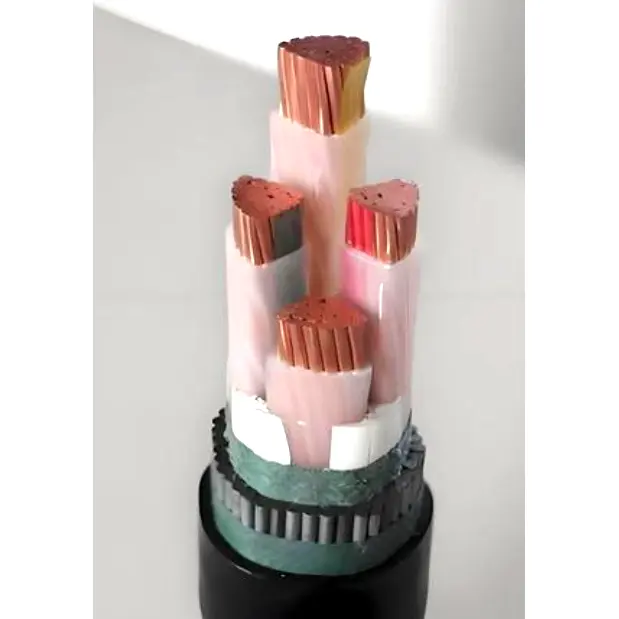

XLPE উত্তাপযুক্ত PVC Sheathed SWA পাওয়ার তার

XLPE ইনসুলেটেড PVC Sheathed SWA পাওয়ার ক্যাবল একটি T1R কপার কন্ডাক্টর, XLPE ইনসুলেশন, PVC র‌্যাপিং টেপ স্টিল-ওয়ার্স আর্মার এবং PVC শীথ দিয়ে গঠিত।

সাধারণ তারের ধরনগুলি হল YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/XLPE/PVC/SWA/PVC, CU/MICAVPCV/MICPVCV

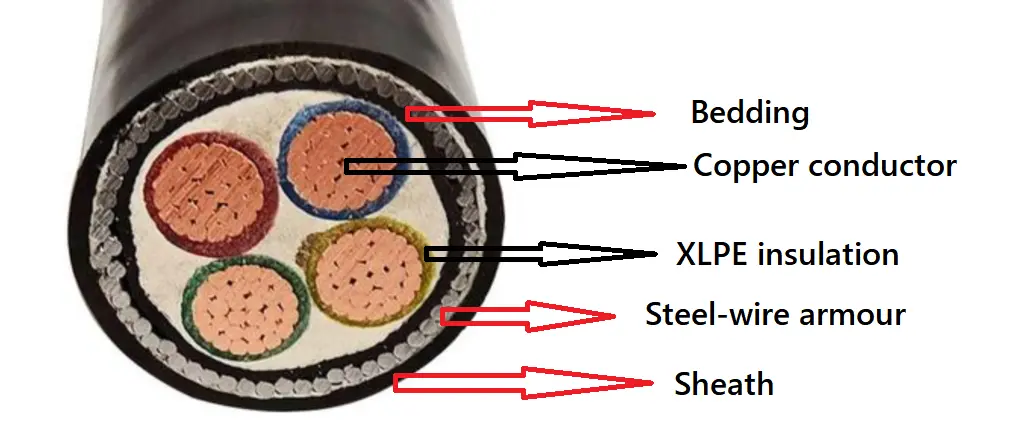

পণ্যের কাঠামো

XLPE ইনসুলেটেড PVC Sheathed SWA পাওয়ার ক্যাবল একটি T1R কপার কন্ডাক্টর, XLPE ইনসুলেশন, PVC র‌্যাপিং টেপ স্টিল-ওয়ার্স আর্মার এবং PVC শীথ দিয়ে গঠিত।

কন্ডাক্টর: কপার বা অ্যালুমিনিয়াম কন্ডাক্টর, গোলাকার স্ট্যান্ডেড বা আকৃতির, ক্লাস 2 থেকে IEC 60228

এবং GB/T 3956-2008, ক্রস-সেকশন এলাকার জন্য 6 মিমি এর বেশি নয়², একটি কঠিন বৃত্তাকার

কন্ডাকটর ব্যবহার করা যেতে পারে, ক্লাস 1 থেকে IEC 60228 এবং GB/T 3956-2008।

নিরোধক: নিরোধক বেধ, উপাদান সম্পত্তি IEC 60502 এবং GB/T 12706 অনুযায়ী হতে হবে।

মূল রঙ: 1 কোর: লাল বা হলুদ বা সবুজ বা নীল বা কালো

2 কোর: লাল, নীল বা লাল, কালো

3 কোর: হলুদ, সবুজ, লাল বা লাল, হলুদ, নীল

4 কোর: হলুদ, সবুজ, লাল, নীল বা লাল, হলুদ, নীল, কালো

5 কোর: হলুদ, সবুজ, লাল, নীল, কালো বা লাল, হলুদ, নীল, কালো, সবুজ

উপরে 5 coes: কালো সংখ্যা বা বিভিন্ন রঙের ফিতা সহ সাদা কোর

অভ্যন্তরীণ আচ্ছাদন: অভ্যন্তরীণ আবরণগুলি বহির্ভূত বা ল্যাপ করা যেতে পারে। উপকরণগুলি তারের অপারেটিং তাপমাত্রার জন্য উপযুক্ত এবং অন্তরক উপাদানের সাথে সামঞ্জস্যপূর্ণ হবে।

স্টিল-ওয়্যার আর্মার: মাল্টিকোর ক্যাবলে, বর্মটি একটি অভ্যন্তরীণ কভারিং মেনে ইস্পাত তারের উপর প্রয়োগ করা হবে। a.c-এ ব্যবহারের জন্য একক-কোর তারগুলি সিস্টেম অ চৌম্বক ইস্পাত তারের গঠিত হবে.

বাইরের খাপ: খাপের বেধ, উপাদান সম্পত্তি IEC 60502 এবং GB/T 12706 অনুযায়ী হতে হবে।

শিখা-প্রতিরোধী তারের: শিখা-প্রতিরোধী পিভিসি বাইরের আবরণ উপাদান ব্যবহার করা হবে। শিখা retardant গ্রেড তিনটি বিভাগে শ্রেণীবদ্ধ করা যেতে পারে: গুচ্ছ A, B, এবং C.

অগ্নি-প্রতিরোধের তার: মাইকা টেপের দুটি স্তর কন্ডাকটরের চারপাশে ক্ষতবিক্ষত হবে।

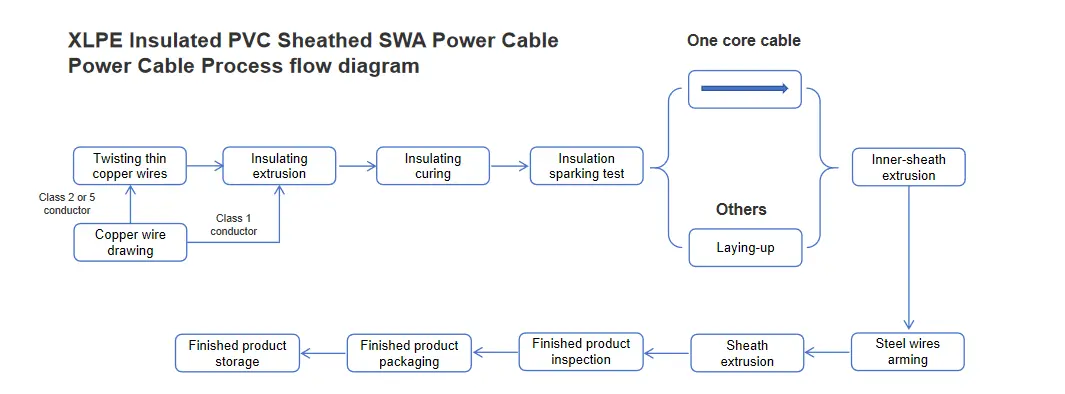

প্রক্রিয়া প্রবাহ চিত্র

কর্মক্ষমতা পরামিতি

রেটেড ভোল্টেজ: 0.6/1 কেভি

পরীক্ষা ভোল্টেজ: 5 মিনিটের জন্য 3.5kV কোন ভাঙ্গন ঘটেনি

কাজের তাপমাত্রা: -5º C থেকে +90 ºC

শর্ট সার্কিট তাপমাত্রা: +250 ºC

ন্যূনতম ফ্লেক্সিং বেন্ডিং ব্যাসার্ধ: 15* OD;

ন্যূনতম স্ট্যাটিক নমন ব্যাসার্ধ: 10* OD;

তারের পরীক্ষা:

1. কন্ডাক্টর ডিসি রেজিস্ট্যান্স টেস্ট: 20ºC কন্ডাক্টর ডিসি রেজিস্ট্যান্স GB/T 3956-2008, IEC 60228 মেনে চলবে।

2. AC ভোল্টেজ পরীক্ষা: 3.5kV/5min, কোন ভাঙ্গন নেই।

নমুনা পরীক্ষা:

1. কন্ডাক্টর কাঠামো পরিদর্শন: এটি GB/T 3956-2008, IEC 60228 এর প্রযুক্তিগত প্রয়োজনীয়তা মেনে চলবে।

2. অন্তরণ, আস্তরণ, ইস্পাত টেপ বর্ম এবং খাপের কাঠামোর আকার GB/T 12706.1-2020, IEC 60502.1 এর প্রয়োজনীয়তা মেনে চলতে হবে।

তাপ প্রসারণ পরীক্ষা:

নমুনা এবং পরীক্ষার পদ্ধতিগুলি GB/T 2951.21-2008, IEC 60811-2-1, অধ্যায় 9 এর বিধানগুলি মেনে চলবে এবং ফলাফলগুলি GB/T 12706.1-2020, IEC 60502.1 এর বিধানগুলি মেনে চলবে৷

টাইপ টেস্ট:

নিরোধক এবং খাপের যান্ত্রিক এবং শারীরিক কর্মক্ষমতা পরীক্ষা GB/T 12706.1-2020 এবং IEC 60502.1 এর প্রয়োজনীয়তা মেনে চলবে।

বৈদ্যুতিক কর্মক্ষমতা GB/T 12706.1-2020, IEC 60502.1 মেনে চলবে

একক তারের বার্নিং পরীক্ষা GB/T 19666-2019, IEC 60332 মেনে চলবে।

তারের বান্ডিলযুক্ত শিখা প্রতিরোধক পরীক্ষা GB/T 19666-2019, IEC 60332 এর প্রয়োজনীয়তা পূরণ করে।

তারের অগ্নি প্রতিরোধের পরীক্ষা GB/T 19666-2019 এবং IEC 60331 এর প্রয়োজনীয়তা মেনে চলবে।

অ্যাম্পিয়ারে বর্তমান-বহন ক্ষমতা (A)

প্যাকেজিং এবং ডেলিভারি

প্যাকেজিং বিশদ:

এটি আপনার কেনার পরিমাণ এবং প্রয়োজনীয়তা দ্বারা নির্ধারিত হয়। আলোচনা করা যেতে পারে।

বন্দর: তিয়ানজিন বন্দর

ডেলিভারি: সমুদ্র দ্বারা, বায়ু দ্বারা, এক্সপ্রেস দ্বারা।
