XLPE উত্তাপযুক্ত PVC Sheathed STA পাওয়ার তার

আপনি যদি নির্ভরযোগ্য XLPE ইনসুলেটেড PVC Sheathed STA পাওয়ার কেবল প্রস্তুতকারক এবং সরবরাহকারী খুঁজছেন, আপনি Tianjin Beida বেছে নিতে পারেন। এই পণ্যটি কম ভোল্টেজ পাওয়ার ট্রান্সমিশনের জন্য একটি বহুল ব্যবহৃত ইস্পাত টেপ সাঁজোয়া পাওয়ার তার যা সরাসরি মাটির নিচে চাপা দেওয়া যেতে পারে। বিভিন্ন প্রশস্ততা অনুযায়ী, সাধারণ তারের কন্ডাকটর ক্রস-বিভাগীয় এলাকা 2.5mm2 থেকে 500mm2 পর্যন্ত।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

তারের শিল্পে তিয়ানজিন বেইডা কেবল গ্রুপের 35 বছরের গভীর চাষের উপর নির্ভর করে, আমরা XLPE ইনসুলেটেড পিভিসি শিথেড STA পাওয়ার কেবল চালু করেছি, যাকে কম ভোল্টেজ পাওয়ার ট্রান্সমিশন ক্ষেত্রের শক্তি বলা যেতে পারে।

চীনের সুপরিচিত ট্রেডমার্ক, আইএসও সিস্টেম সার্টিফিকেশন এবং অন্যান্য প্রামাণিক যোগ্যতা সহ একটি উচ্চ প্রযুক্তির উদ্যোগ হিসাবে, বেইডা গ্রুপ আন্তর্জাতিক উন্নত উত্পাদন এবং পরীক্ষার সরঞ্জাম এবং বার্ষিক বিক্রয় পরিমাণের 3.1% R & D বিনিয়োগ দ্বারা সমর্থিত, যাতে এই ইস্পাত টেপ সাঁজোয়া তারের অতুলনীয় মূল সুবিধা রয়েছে।

এর XLPE নিরোধক উপাদান চমৎকার বৈদ্যুতিক কর্মক্ষমতা এবং তাপ প্রতিরোধ, ইস্পাত টেপ আর্মার ডিজাইন সহ PVC খাপ, শক্তিশালী আর্দ্রতা প্রতিরোধ, জারা প্রতিরোধ, যান্ত্রিক ক্ষতি প্রতিরোধ, অতিরিক্ত সুরক্ষা ছাড়াই সরাসরি সমাহিত করা, নিখুঁতভাবে কম ভোল্টেজ পাওয়ার ট্রান্সমিশন কমপ্লেক্সের সমাধান, বিশ্বব্যাপী গ্রাহকদের বেদনাদায়ক সমস্যা এবং অন্যান্য পরিবেশগত সুরক্ষা প্রদান করে। স্থিতিশীল এবং নির্ভরযোগ্য পাওয়ার ট্রান্সমিশন সমাধান।

সাধারণ তারের প্রকারগুলি হল YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPEST/XLPEST/

পণ্যের কাঠামো

Xlpe Insulated Pvc Sheathed Sta Power Cable

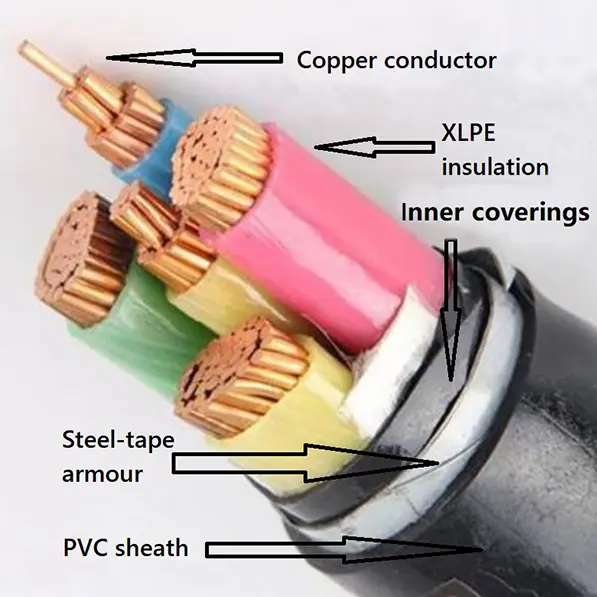

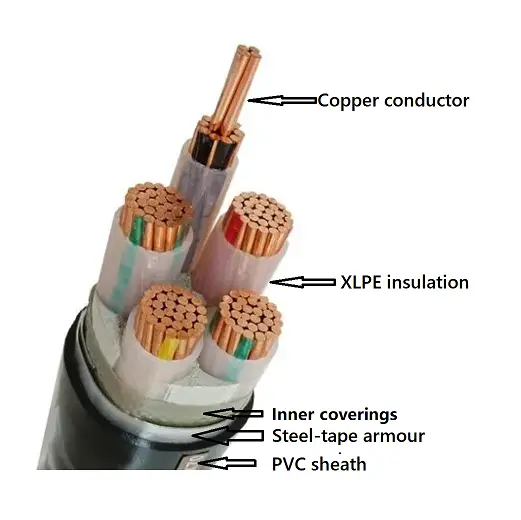

XLPE ইনসুলেটেড PVC Sheathed STA পাওয়ার ক্যাবল একটি T1R কপার কন্ডাক্টর, XLPE ইনসুলেশন, PVC র‌্যাপিং টেপ স্টিল-টেপ আর্মার এবং PVC শীথ দিয়ে গঠিত।

কন্ডাক্টর: কপার বা অ্যালুমিনিয়াম কন্ডাক্টর, গোলাকার স্ট্যান্ডেড বা আকৃতির, ক্লাস 2 থেকে IEC 60228

এবং GB/T 3956-2008, ক্রস-সেকশন এলাকার জন্য 6 মিমি এর বেশি নয়², একটি কঠিন বৃত্তাকার

কন্ডাকটর ব্যবহার করা যেতে পারে, ক্লাস 1 থেকে IEC 60228 এবং GB/T 3956-2008।

নিরোধক: নিরোধক বেধ, উপাদান সম্পত্তি IEC 60502 এবং GB/T 12706 অনুযায়ী হতে হবে।

মূল রঙ: 1 কোর: লাল বা হলুদ বা সবুজ বা নীল বা কালো

2 কোর: লাল, নীল বা লাল, কালো

3 কোর: হলুদ, সবুজ, লাল বা লাল, হলুদ, নীল

4 কোর: হলুদ, সবুজ, লাল, নীল বা লাল, হলুদ, নীল, কালো

5 কোর: হলুদ, সবুজ, লাল, নীল, কালো বা লাল, হলুদ, নীল, কালো, সবুজ

উপরে 5 coes: কালো সংখ্যা বা বিভিন্ন রঙের ফিতা সহ সাদা কোর

অভ্যন্তরীণ আচ্ছাদন: অভ্যন্তরীণ আবরণগুলি বহির্ভূত বা ল্যাপ করা যেতে পারে। উপকরণগুলি তারের অপারেটিং তাপমাত্রার জন্য উপযুক্ত এবং অন্তরক উপাদানের সাথে সামঞ্জস্যপূর্ণ হবে।

স্টিল-টেপ আর্মার: মাল্টিকোর ক্যাবলে, বর্মটি একটি অভ্যন্তরীণ আবরণে প্রয়োগ করা হবে যাতে ডবল স্টিল টেপ মেনে চলে। a.c-এ ব্যবহারের জন্য একক-কোর তারগুলি সিস্টেম অ চৌম্বক ইস্পাত টেপ গঠিত হবে.

বাইরের খাপ: খাপের বেধ, উপাদান সম্পত্তি IEC 60502 এবং GB/T 12706 অনুযায়ী হতে হবে।

শিখা-প্রতিরোধী তারের: শিখা-প্রতিরোধী পিভিসি বাইরের আবরণ উপাদান ব্যবহার করা হবে। শিখা retardant গ্রেড তিনটি বিভাগে শ্রেণীবদ্ধ করা যেতে পারে: গুচ্ছ A, B, এবং C.

অগ্নি-প্রতিরোধের তার: মাইকা টেপের দুটি স্তর কন্ডাকটরের চারপাশে ক্ষতবিক্ষত হবে।

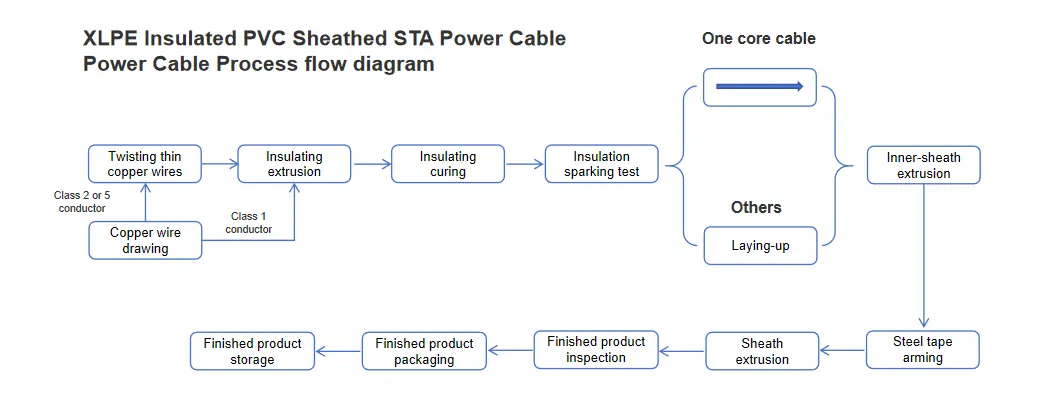

প্রক্রিয়া প্রবাহ চিত্র

Xlpe Insulated Pvc Sheathed Sta Power Cable

পণ্যের আবেদন

ক্রসলিংকড পলিথিন ইনসুলেটেড পিভিসি চাদরযুক্ত ইস্পাত টেপ সাঁজোয়া পাওয়ার তারের, কারণ ইস্পাত টেপ সুরক্ষা সহ এই তারের, বিতরণ নেটওয়ার্ক বা পাওয়ার ট্রান্সমিশনের জন্য শিল্প সরঞ্জামের জন্য উপযুক্ত। এটি সরাসরি মাটির নিচে চাপা দেওয়া যেতে পারে, তারের ট্রেঞ্চ বা সেতুতে ইনস্টল করা যেতে পারে, তারের একটি নির্দিষ্ট চাপ সহ্য করতে পারে, তবে উত্তেজনা সহ্য করতে পারে না।

পণ্য ইনস্টলেশন শর্তাবলী:

তারের ইনস্টলেশনের পরিবেষ্টিত তাপমাত্রা PVC নিরোধক বা PVC খাপ বা হ্যালোজেন-মুক্ত শিখা retardant খাপ সহ তারগুলির জন্য, ইনস্টলেশনের সময় পরিবেষ্টিত তাপমাত্রা 0℃ এর কম হবে না।

তারের ইনস্টলেশনের জন্য ন্যূনতম নমন ব্যাসার্ধ

প্রকল্প	একক কোর তারের		মাল্টি-কোর তারের
প্রকল্প	নিরস্ত্র	সাঁজোয়া	নিরস্ত্র	সাঁজোয়া
ইনস্টলেশনের সময় তারের ন্যূনতম বাঁক ব্যাসার্ধ	20D	15D	15D	12D
সংযোগ বাক্স এবং সমাপ্তির কাছাকাছি তারের ন্যূনতম নমন ব্যাসার্ধ	15D	12D	12D	10D
দ্রষ্টব্য: D হল তারের বাইরের ব্যাস

কর্মক্ষমতা পরামিতি

রেটেড ভোল্টেজ: 0.6/1 কেভি

পরীক্ষা ভোল্টেজ: 5 মিনিটের জন্য 3.5kV কোন ভাঙ্গন ঘটেনি

কাজের তাপমাত্রা: -0º C থেকে +90 ºC

শর্ট সার্কিট তাপমাত্রা: +250 ºC

অ্যাম্পিয়ারে বর্তমান-বহন ক্ষমতা (A)

রেটেড ভোল্টেজ 0.6/1kV XLPE ইনসুলেশন পাওয়ার তার
অ্যাম্পিয়ারে বর্তমান-বহন ক্ষমতা (A)
পরিবেষ্টিত তাপমাত্রা: বাতাসে: 40 ℃, মাটিতে: 25 ℃
কন্ডাক্টরের তাপমাত্রা: 90℃
মাটির তাপ প্রতিরোধের সহগ: 1.0k·m/W
টাইপ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
কোরের সংখ্যা	একক কোর				মাল্টি কোর
ক্রস-সেকশন এলাকা, মিমি²	বাতাসে		মাটিতে		বাতাসে		মাটিতে
ক্রস-সেকশন এলাকা, মিমি²	কু	আল	কু	আল	কু	আল	কু	আল
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
দ্রষ্টব্য: একক-কোর তারের বর্ম অ-চৌম্বকীয় উপকরণ দিয়ে তৈরি।
