আপনার প্রস্তুতকারক এবং সরবরাহকারী হিসাবে তিয়ানজিন বেইডা চয়ন করুন, নির্ভরযোগ্য RTTZ ফায়ার-রিটার্ড্যান্ট ঢেউতোলা কপার কেবল সমাধান চয়ন করুন। আমরা কারখানার সরাসরি দাম দিতে পারি।
|
তারের মডেল |
প্রযোজ্য পরিস্থিতি |
অ্যাপ্লিকেশন দৃশ্যকল্প |
|
আরটিটিজেড |
0.6/1kV এবং তার নিচের রেটেড ভোল্টেজ, উচ্চ অগ্নি সুরক্ষার প্রয়োজনীয়তা রয়েছে এমন জায়গায় পাওয়ার ট্রান্সমিশন এবং বিতরণের জন্য উপযুক্ত, বিশেষ করে ফায়ার ফাইটিং এবং জরুরি পাওয়ার সাপ্লাই লাইনের জন্য |
উঁচু ভবন, হাসপাতাল, পাতাল রেল, টানেল, ডেটা সেন্টার, শপিং মল, প্রদর্শনী হল, গ্যারেজ, বিনোদন স্থান, রাসায়নিক শিল্প, ধাতুবিদ্যা, এবং অন্যান্য উচ্চ-তাপমাত্রা/দাহ্য এবং বিস্ফোরক স্থান |
|
WD-RTTYZ |
RTTZ-এর মতো, এটিও কম ধোঁয়া, হ্যালোজেন-মুক্ত, এবং কর্মী-নিবিড় ঘেরা জায়গাগুলির জন্য শিখা-প্রতিরোধী প্রয়োজনীয়তা পূরণ করতে হবে। |
ধোঁয়ার বিষাক্ততা এবং হালকা সংক্রমণের জন্য কঠোর প্রয়োজনীয়তা সহ এলাকা, যেমন পাতাল রেল, পারমাণবিক বিদ্যুৎ কেন্দ্র, স্কুল, হাসপাতাল, খাদ্য কারখানা, উচ্চ-বৃদ্ধি আবাসিক ভবন এবং বড় কমপ্লেক্স |

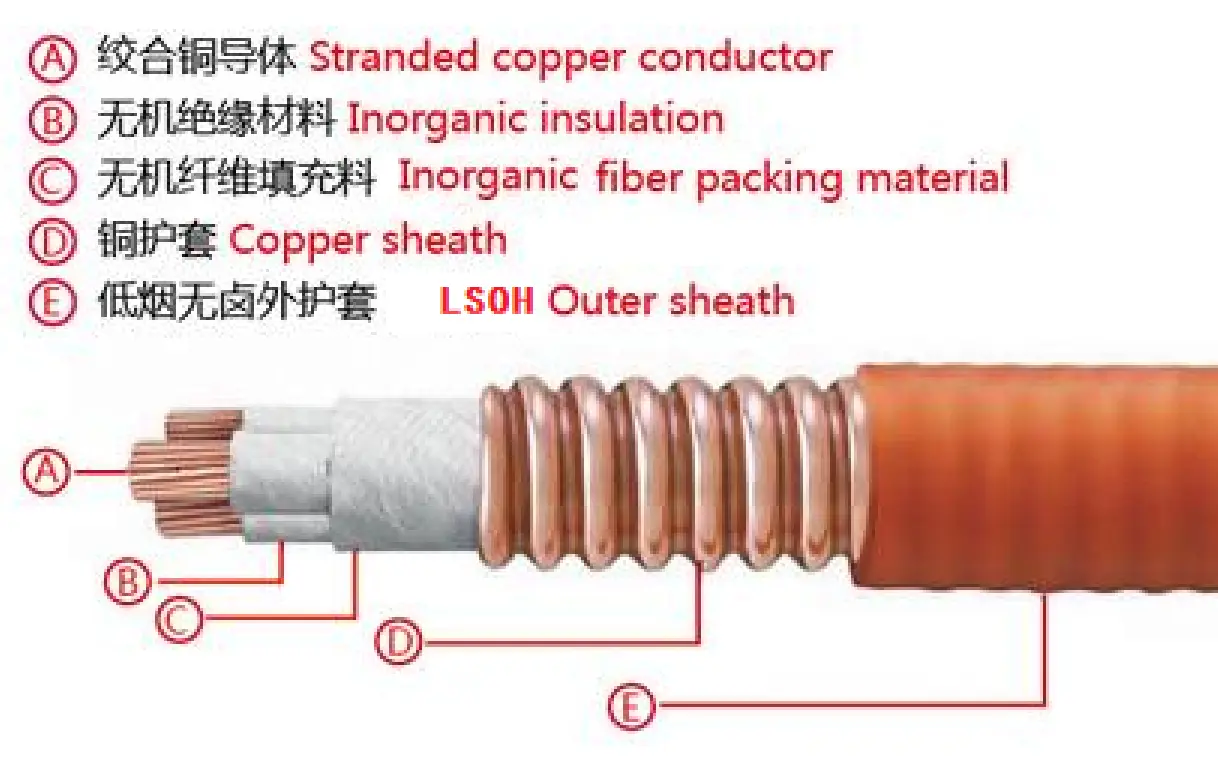

তারের নির্মাণ এবং প্রযুক্তিগত প্রয়োজনীয়তা
কন্ডাক্টর: প্রথম বা দ্বিতীয় ধরনের অ্যানিলেড কপার কন্ডাক্টর গ্রহণ করুন।
খনিজ নিরোধক স্তর: এটি আগুন-প্রতিরোধী মাইকা টেপ বা অনুরূপ ফাংশন সহ অন্যান্য খনিজ নিরোধক টেপ মোড়ানো দ্বারা তৈরি করা হয়।
ক্যাবল অ্যাসেম্বলি এবং প্রতিরক্ষামূলক স্তর: তারের কোরগুলি শিখা প্রতিরোধক এবং অগ্নিরোধী বৈশিষ্ট্যের অধিকারী পদার্থে শক্তভাবে ভরা হয় এবং প্রতিরক্ষামূলক স্তরটি উপযুক্ত শিখা প্রতিরোধক এবং চারপাশে মোড়ানো আগুন-প্রতিরোধী টেপ দ্বারা গঠিত।
তামা ধাতু খাপ: এটি তামার স্ট্রিপ আর্গন আর্ক ঢালাই প্রযুক্তি এবং ঢেউতোলা ব্যবহার করে উত্পাদিত হয়।
শীথ স্তর: এটি হ্যালোজেন-মুক্ত, কম ধোঁয়া, শিখা-প্রতিরোধী পলিওলেফিন শিথিং উপাদান দিয়ে তৈরি। সাধারণত, এটি কমলা বা ট্যানজারিন, তবে কালো প্রয়োজন অনুযায়ী নির্বাচন করা যেতে পারে।
RTTZ ফায়ার-রিটার্ডেন্ট ঢেউতোলা কপার কেবল রেট করা ভোল্টেজ হল 0.6/1kV। পরীক্ষার ভোল্টেজ 3.5kV এ সেট করা হয়েছে, এবং এই সময়ের মধ্যে কোনো ভাঙ্গন ছাড়াই 5 মিনিটের জন্য ভোল্টেজ ক্রমাগত প্রয়োগ করা হয়। তারের কন্ডাকটরের সর্বোচ্চ অনুমোদিত দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা হল 90℃।
তারগুলি রাখার সময়, পরিবেষ্টিত তাপমাত্রা 0 ℃ এর কম হওয়া উচিত নয়। ন্যূনতম নমন ব্যাসার্ধ তারের বাইরের ব্যাসের 12 গুণ। খনিজ নিরোধক স্তরটি আগুন-প্রতিরোধী মাইকা টেপের একাধিক স্তর ব্যবহার করে সাবধানে তৈরি করা হয়েছে।
20ºC এ, কন্ডাক্টর রেজিস্ট্যান্স অবশ্যই GB/T 3956 এবং IEC 60228-এ টাইপ 1 বা টাইপ 2 অ্যানিলেড কপার কন্ডাক্টরের জন্য নির্দিষ্ট মানগুলি মেনে চলতে হবে। পরিবেষ্টিত তাপমাত্রায়, তারের নিরোধক 100 MΩ·km-এর কম হওয়া উচিত নয়।
অগ্নি প্রতিরোধের পরীক্ষার ক্ষেত্রে, এটি সম্পূর্ণরূপে GB/T 34926-এর মানক প্রয়োজনীয়তা পূরণ করে। নির্দিষ্ট পরীক্ষার পদ্ধতি নিম্নরূপ:
প্রথমত, BS 6387 মান অনুযায়ী C, W, Z পরীক্ষাগুলি পরিচালনা করুন;
দ্বিতীয়ত, পরীক্ষাটি BS 8491 এর বিধান অনুসারে পরিচালিত হবে;
তৃতীয়ত, GB/T 19216.21 অনুযায়ী একটি অগ্নি প্রতিরোধের পরীক্ষা পরিচালনা করুন, তাপমাত্রা 950~1000℃ এ নিয়ন্ত্রিত, 180 মিনিটের আগুনের এক্সপোজার সময়কাল এবং 15 মিনিটের শীতল সময়কাল। এই সময়ের মধ্যে, তারের শর্ট সার্কিট বা খোলা সার্কিট প্রদর্শন করা উচিত নয়।
পণ্য কোড
মাইকা টেপ মিনারেল ইনসুলেটেড ঢেউতোলা তামার চাদরযুক্ত তারের………আর
পলিওলফিনের বাইরের খাপ…………… Y
তামার পরিবাহী..................................টি
হ্যালোজেন-মুক্ত এবং কম ধোঁয়া ………………… WD (ঐচ্ছিক)
তামার খাপ.................................টি
শিখা প্রতিরোধী গ্রেড A/B/C... ZA/B/C
মাইকা টেপ................................................................................
রেটেড ভোল্টেজ ………………0.6/1
|
মূল গণনা |
1 |
2 |
3 |
4 |
5 |
3+1, 3+2 |
4+1 |
|
ক্রস-সেকশন মিমি2 |
25-630 |
1.5-300 |
1.5-240 |
1.5-185 |
1.5-150 |
4-185 |
4～150 |
বিছানোর পদ্ধতি: এটি টানেল, তারের পরিখা, ট্রে, ট্রফ এবং শ্যাফ্টে স্থাপন করা যেতে পারে, যা খোলা এবং গোপন উভয় পাড়াকে সমর্থন করে। একক-কোর তারের জন্য, এডি কারেন্টের ক্ষতি এড়াতে ফিক্সেশনের জন্য চৌম্বক পরিবাহী উপকরণ (যেমন লোহার তার) ব্যবহার করা নিষিদ্ধ।
নমন এবং স্প্যান: প্রস্তুতকারকের স্পেসিফিকেশন অনুযায়ী নমন ব্যাসার্ধ নিয়ন্ত্রণ করুন। অনুভূমিক হ্যাঙ্গার স্প্যানের জন্য রেফারেন্স: বাইরের ব্যাসের জন্য ≤20 মিমি, স্প্যানটি 400 মিমি; যারা>20 মিমি, স্প্যানটি 800 মিমি। উল্লম্ব সমর্থন স্প্যানের জন্য: বাইরের ব্যাসের জন্য ≤20 মিমি, স্প্যানটি 1500 মিমি; যারা>20 মিমি, স্প্যানটি 1000 মিমি।
আনওয়াইন্ডিং এবং ফিক্সেশন: মোচড় এড়াতে তারের রিলে চিহ্নিত দিক অনুযায়ী তারের খুলে দিন; তারের ট্রের মধ্যে ফিক্সেশন স্প্যানের জন্য উপরের প্রয়োজনীয়তাগুলি পড়ুন।
টার্মিনাল ফেব্রিকেশন: শেষ কন্ডাক্টর থেকে প্রায় 300 মিমি নিরোধক সরান, তারের নাকটি ছিঁড়ে ফেলুন এবং তামার খাপ এবং কন্ডাক্টরের পাশাপাশি কন্ডাক্টরের মধ্যে নিরোধক প্রতিরোধের পরীক্ষা করতে একটি মেগোহমিটার ব্যবহার করুন। নিরোধক প্রতিরোধের সন্তোষজনক তা নিশ্চিত করার পরে, সিল করার জন্য একটি তাপ-সঙ্কুচিত হাতা প্রয়োগ করুন।
ইন্টারমিডিয়েট কানেক্টর: ক্যাবল বডির সাথে সামঞ্জস্যপূর্ণ ফায়ার রেজিস্ট্যান্স রেটিং সহ ফিনিশড কানেক্টর ব্যবহার করা পছন্দনীয়। অন-সাইট ইনস্টলেশনের সময়, ফল্ট পয়েন্টগুলি কমাতে সিলিং এবং নিরোধক নিশ্চিত করা প্রয়োজন।
তাপমাত্রা নিয়ন্ত্রণ: স্বাভাবিক ক্রিয়াকলাপের সময়, কন্ডাক্টরের তাপমাত্রা 90 ℃ এর বেশি হওয়া উচিত নয়। যখন কন্ডাকটর স্পর্শযোগ্য না হয় এবং দাহ্য পদার্থের সংস্পর্শে আসে না, তখন খাপের তাপমাত্রা 105℃ এ উন্নীত করা যেতে পারে।
ইনসুলেশন টেস্টিং: নিয়মিতভাবে একটি মেগার ব্যবহার করুন যাতে কোনও আর্দ্রতা বা ক্ষতি না হয় তা নিশ্চিত করার জন্য অন্তরণ প্রতিরোধের পরীক্ষা করুন; নিরাপত্তা নিশ্চিত করার জন্য তামার খাপ নির্ভরযোগ্যভাবে গ্রাউন্ড করা প্রয়োজন।
ক্ষতি প্রতিরোধ এবং সুরক্ষা: ধারালো বস্তু দিয়ে খাপ আঁচড়ানো এড়িয়ে চলুন, এবং যান্ত্রিক ক্ষতি রোধ করতে দেয়াল/মেঝে স্ল্যাবের মধ্য দিয়ে যাওয়ার সময় প্রতিরক্ষামূলক হাতা যুক্ত করুন।
প্যাকেজিং বিশদ:
এটি আপনার কেনার পরিমাণ এবং প্রয়োজনীয়তা দ্বারা নির্ধারিত হয়। আলোচনা করা যেতে পারে।
বন্দর: তিয়ানজিন বন্দর
ডেলিভারি: সমুদ্র দ্বারা, বায়ু দ্বারা, এক্সপ্রেস দ্বারা।
