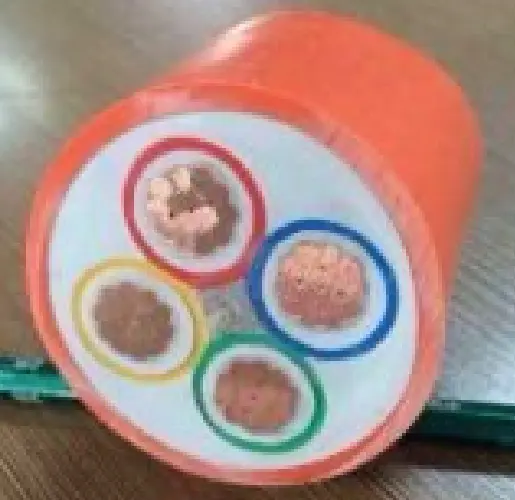

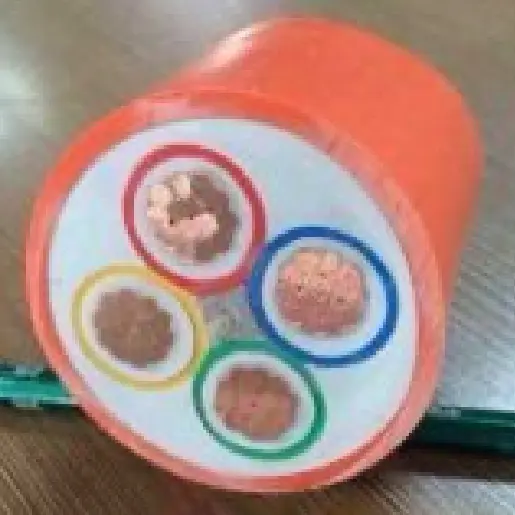

BBTRZ নমনীয় অগ্নি-প্রতিরোধী কেবলগুলি সাবস্টেশন (বা প্রধান বিতরণ কক্ষ) থেকে অগ্নি সুরক্ষা ব্যবস্থায় বা বিশেষ এবং ক্লাস I অবস্থানগুলিতে প্রধান পাওয়ার সাপ্লাই লাইন হিসাবে ব্যবহৃত হয়। এগুলিকে ক্লাস A অগ্নি-প্রতিরোধী তার হিসাবে বা 90°C কম ধোঁয়া, হ্যালোজেন-মুক্ত শিখা-প্রতিরোধী তারের দীর্ঘমেয়াদী ব্যবহারের জন্য প্রতিস্থাপন হিসাবে ব্যবহার করা প্রয়োজন। এই তারগুলি স্থির ইনস্টলেশন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

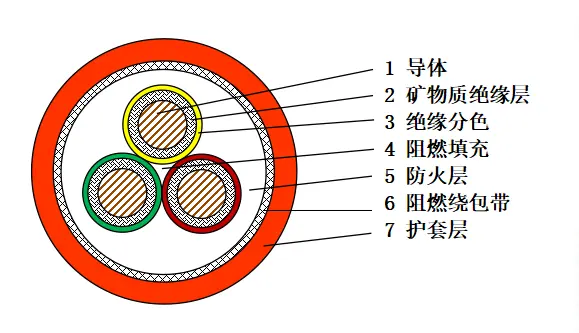

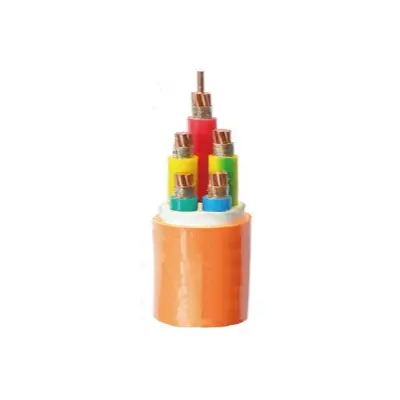

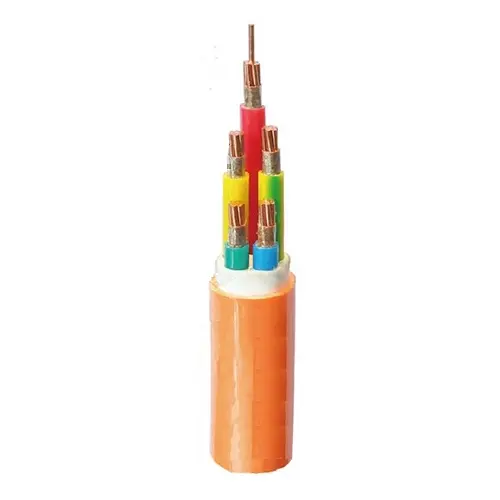

তারের গঠন নকশা সূক্ষ্ম এবং পেশাদারী. কন্ডাকটর অংশটি প্রথম বা দ্বিতীয় ধরণের অ্যানিলেড কপার কন্ডাক্টর ব্যবহার করে, যা চমৎকার পরিবাহিতা এবং নমনীয়তা নিয়ে গর্ব করে, বিভিন্ন পরিস্থিতিতে পাওয়ার ট্রান্সমিশন চাহিদা পূরণ করে।
খনিজ নিরোধক স্তরটি মোড়ানো আগুন-প্রতিরোধী মাইকা টেপ ব্যবহার করে, যা, তার অনন্য উপাদান বৈশিষ্ট্যগুলির কারণে, উচ্চ তাপমাত্রা বা শিখার মুখে আগুনের বিস্তারকে কার্যকরভাবে প্রতিরোধ করতে পারে, তারের জন্য নির্ভরযোগ্য অগ্নি সুরক্ষা প্রদান করে।
রঙ-কোডেড নিরোধক স্তরটি রঙ কোডিংয়ের বিভিন্ন পদ্ধতি সহ ক্রস-লিঙ্কযুক্ত পলিথিন নিরোধক উপাদান ব্যবহার করে। ইনসুলেশন কালারেন্ট যোগ করা যেতে পারে, বা রঙিন টেপ, রঙিন সুতা, ইত্যাদি ব্যবহার করা যেতে পারে, তারের ইনস্টলেশন এবং রক্ষণাবেক্ষণের সময় সার্কিটগুলির দ্রুত এবং সঠিক সনাক্তকরণের সুবিধার্থে।
তারের ফিলিং প্রক্রিয়ায়, শিখা-প্রতিরোধী ফিলিং উপকরণগুলি শিখা প্রচারকে দমন করতে কেন্দ্রে ব্যবহৃত হয়। এদিকে, আঁটসাঁট ভরাট এবং কাঠামোগত স্থিতিশীলতা নিশ্চিত করতে ফিলিং উপকরণগুলিকে বাঁধতে মোড়ানো টেপ ব্যবহার করা যেতে পারে।
আগুন-প্রতিরোধী স্তর খনিজ এবং মোড়ানো টেপ গঠিত। প্রথমত, খনিজ পদার্থের একটি স্তর, যা অগ্নি প্রতিরোধ, অগ্নি সহ্য ক্ষমতা, উচ্চ তাপমাত্রা প্রতিরোধ এবং তাপ নিরোধকের মতো সুবিধার অধিকারী, একটি অগ্নি প্রতিবন্ধক তৈরির জন্য তারের কোরে বহিষ্কৃত হয়। অগ্নি-প্রতিরোধী প্রভাবকে উন্নত করতে এবং চরম পরিবেশে তারের নিরাপদ অপারেশন নিশ্চিত করতে বাইরের স্তরটি একটি শিখা-প্রতিরোধী টেপ দ্বারা সুরক্ষিত।
খাপটি হ্যালোজেন-মুক্ত, কম ধোঁয়া, শিখা-প্রতিরোধী পলিওলেফিন শিথিং উপাদান দিয়ে তৈরি, যা চমৎকার শিখা প্রতিরোধক বৈশিষ্ট্য প্রদর্শন করে এবং দহনের সময় কোনও ক্ষতিকারক ধোঁয়া তৈরি করে না, এইভাবে কর্মীদের এবং পরিবেশের ক্ষতি হ্রাস করে। খাপটি সাধারণত কমলা বা ট্যানজারিন রঙের হয়, যা নজরকাড়া এবং সনাক্ত করা সহজ। বিভিন্ন ব্যবহারের পরিস্থিতির প্রয়োজন মেটাতে অনুরোধের ভিত্তিতে এটি কালো রঙেরও হতে পারে।
এই BBTRZ নমনীয় ফায়ার-প্রতিরোধী তারের রেট করা ভোল্টেজ হল 0.6/1kV। পরীক্ষার পর্যায়ে, 5 মিনিটের জন্য 3.5kV এর একটি পরীক্ষা ভোল্টেজ প্রয়োগ করা হয়েছিল, এবং কোনও ভাঙ্গন ঘটেনি। তারের কন্ডাক্টরের দীর্ঘমেয়াদী অনুমোদিত অপারেটিং তাপমাত্রার সীমা হল 90℃। তারের পাড়ার সময়, পরিবেষ্টিত তাপমাত্রা 0℃ এর কম হওয়া উচিত নয়। ন্যূনতম নমন ব্যাসার্ধ তারের বাইরের ব্যাসের 12 গুণ (12*OD)। খনিজ নিরোধক স্তরটি অগ্নি-প্রতিরোধী বৈশিষ্ট্য সহ মাইকা টেপের একাধিক স্তর দিয়ে তৈরি।
অগ্নি প্রতিরোধের ক্ষেত্রে, এই তারটি কর্পোরেট মান এবং IEC 60331-1 উভয়ের প্রয়োজনীয়তা পূরণ করে, যার জ্বলন সময়কাল 180 মিনিট পর্যন্ত। 20ºC এ কন্ডাকটর রেজিস্ট্যান্স সম্পর্কে, এটিকে অবশ্যই টাইপ 1 বা টাইপ 2 অ্যানিলড কপার কন্ডাক্টরগুলির জন্য স্পেসিফিকেশন মেনে চলতে হবে, যেমনটি GB/T 3956 এবং IEC 60228-এ বর্ণিত হয়েছে। ইনসুলেশন রেজিস্ট্যান্সের জন্য, ক্যাবলের ইনসুলেশন রেজিস্ট্যান্স MΩmΩmΩ 0m Ωb তাপমাত্রার কম হওয়া উচিত নয়।
উপরন্তু, GB/T 19216.21 এর বিধান অনুসরণ করে পরীক্ষা পদ্ধতি সহ সমাপ্ত তারের অবশ্যই একটি অগ্নি প্রতিরোধের পরীক্ষা করা উচিত। আগুনের এক্সপোজারের জন্য তাপমাত্রা 950 ~ 1000℃ সেট করা হয়, যার সময়কাল 180 মিনিট, তারপরে 15 মিনিটের শীতল সময়কাল। এই সময়ের মধ্যে, তারের শর্ট সার্কিট বা খোলা সার্কিট প্রদর্শন করা উচিত নয়।
|
মূল গণনা |
1 |
2, 3 |
4 |
5 |
3+1, 3+2 |
4+1 |
|
ক্রস-সেকশন মিমি2 |
25-630 |
1.5-300 |
1.5-240 |
1.5-185 |
4-300 |
4-240 |

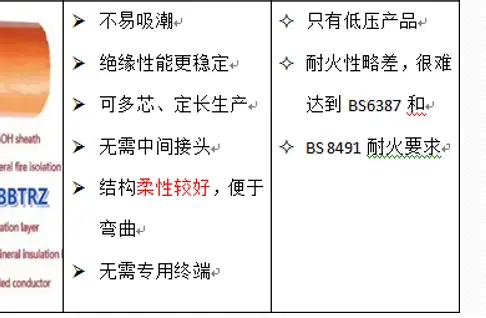

খনিজ উত্তাপযুক্ত তারের BTTZ এর তুলনায় নমনীয় অগ্নি-প্রতিরোধী তারের BBTRZ এর সুবিধা এবং অসুবিধা:
সুবিধা:
তারের নিরোধক আর্দ্রতা শোষণ প্রবণ নয় এবং স্থিতিশীল নিরোধক কর্মক্ষমতা আছে।
একাধিক কোর নির্দিষ্ট দৈর্ঘ্যে উত্পাদিত হতে পারে, তারের মধ্যবর্তী সংযোগকারীর সংখ্যা হ্রাস করে।
গঠন নমনীয়, তারের নমন সুবিধা এবং পাড়ার অসুবিধা হ্রাস.
কেবলগুলি ডেডিকেটেড সমাপ্তি ছাড়াই ব্যবহার করা যেতে পারে, আনুষাঙ্গিক খরচ হ্রাস করে।
অসুবিধা: আগুন প্রতিরোধ ক্ষমতা সামান্য নিম্নমানের এবং BS 8491 এর প্রয়োজনীয়তা পূরণ করতে পারে না।
সর্বাধিক অপারেটিং তাপমাত্রা হল 90℃, যা BTTZ-এর 250℃-এ পৌঁছায় না
দহন কার্যক্ষমতার সর্বোচ্চ স্তর ক্লাস B1 এর প্রয়োজনীয়তা পূরণ করতে পারে, কিন্তু ক্লাস A-এর প্রয়োজনীয়তা পূরণ করতে পারে না।

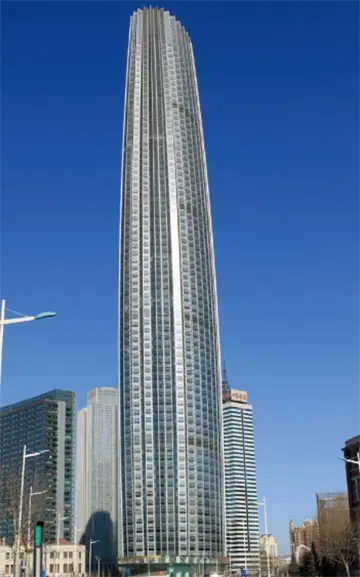

উঁচু ভবন

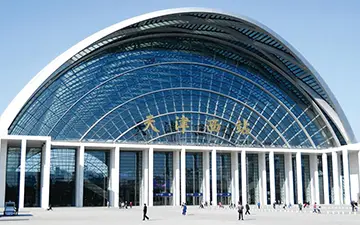

রেলওয়ে স্টেশন

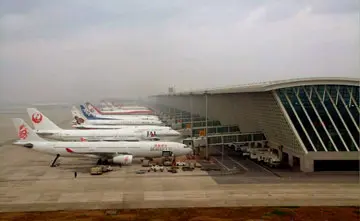

বিমানবন্দর টার্মিনাল
ঐতিহাসিক আগ্রহের জায়গা এবং প্রাকৃতিক সৌন্দর্য
প্যাকেজিং বিশদ:
এটি আপনার কেনার পরিমাণ এবং প্রয়োজনীয়তা দ্বারা নির্ধারিত হয়। আলোচনা করা যেতে পারে।
বন্দর: তিয়ানজিন বন্দর
ডেলিভারি: সমুদ্র দ্বারা, বায়ু দ্বারা, এক্সপ্রেস দ্বারা।
