BS 6346 পাওয়ার ক্যাবল

Tianjin Beida হল একটি চায়না BS 6346 পাওয়ার কেবল প্রস্তুতকারক এবং সরবরাহকারী। এই ধরনের ক্যাবল কম ভোল্টেজ সিস্টেমে পাওয়ার সাপ্লাই এবং কন্ট্রোল লাইনের জন্য ব্যবহার করা যেতে পারে। কেবলটি পিভিসি দ্বারা উত্তাপযুক্ত এবং চাদরযুক্ত এবং ইস্পাত তারের বর্ম দ্বারা সুরক্ষিত। তারের উত্তেজনা এবং চাপ সহ্য করতে পারে। এটি ভবনের ভিতরে ইনস্টল করা যেতে পারে বা সরাসরি মাটির নিচে কবর দেওয়া যেতে পারে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

একটি পেশাদার প্রস্তুতকারক হিসাবে, Beida এর BS 6346 পাওয়ার তারটি উন্নত PVC নিরোধক এবং খাপ উপকরণ গ্রহণ করে, ইস্পাত তারের আর্মার ডিজাইন সহ, যা কার্যকরভাবে তারের দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে বাহ্যিক উত্তেজনা এবং চাপকে প্রতিরোধ করতে পারে। BS 6346 পাওয়ার তারগুলি উচ্চ স্তরের নিরাপত্তা এবং স্থিতিশীলতা প্রদান করে, তা বিল্ডিংয়ের ভিতরে ইনস্টল করা হোক বা সরাসরি মাটির নিচে চাপা দেওয়া হোক। এর তামার কন্ডাক্টর, পিভিসি কুশন এবং ইস্পাত তারের আর্মার ডিজাইন জটিল পরিবেশে শারীরিক চাপ সহ্য করতে, পাওয়ার সিস্টেমের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করতে এবং প্রথাগত পাওয়ার তারগুলি কঠোর পরিবেশে সহজেই ক্ষতিগ্রস্থ হওয়ার সমস্যার সমাধান করতে সক্ষম করে।

পণ্যের কাঠামো

Bs 6346 Power Cable

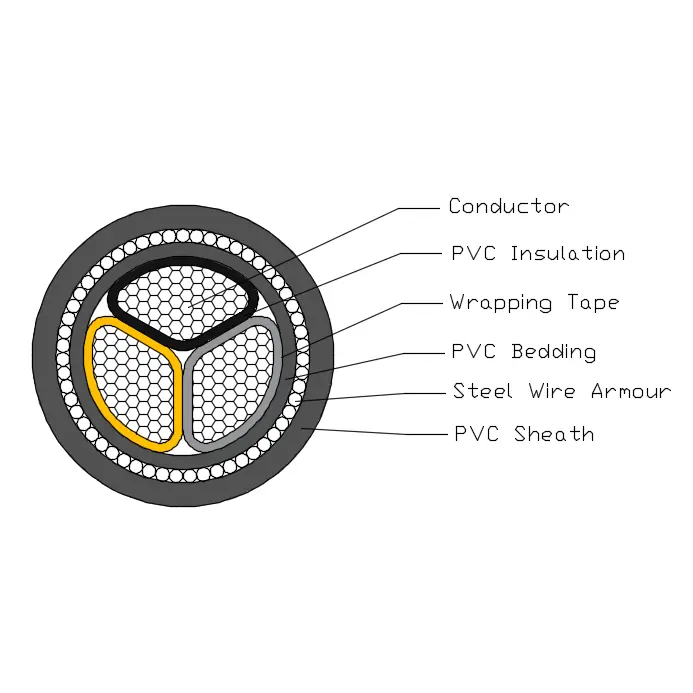

BS 6346 পাওয়ার কেবলটি একটি T1R কপার কন্ডাক্টর, পিভিসি ইনসুলেশন, পিভিসি বেডিং, স্টিল-ওয়ার্স আর্মার এবং পিভিসি শীথ দিয়ে গঠিত।

কন্ডাক্টর: সলিড কপার বা অ্যালুমিনিয়াম কন্ডাক্টর, বৃত্তাকার বা আকৃতির, ক্লাস 2 থেকে BS EN 60228।

অন্তরণ: BS 7655-1.3 অনুযায়ী PVC টাইপ GP8

মূল রঙ: 1 কোর: জন্মানো বা নীল

2 কোর: জন্মানো, নীল

3 কোর: জন্মানো, কালো, ধূসর

4 কোর: নীল, জন্মানো, কালো, ধূসর

5 কোর: সবুজ/হলুদ, নীল, জন্মানো, কালো, ধূসর

উপরে 5 coes: কালো সংখ্যা সহ সাদা কোর

বিছানাপত্র: বিছানাপত্র তারের অপারেটিং তাপমাত্রার সাথে সামঞ্জস্যপূর্ণ LSOH পলিমারিক উপাদান এক্সট্রুড করা উচিত।

ইস্পাত-তারের বর্ম: একক মূল তারের: অ্যালুমিনিয়াম তারের বর্ম

মাল্টি কোর তারের: ইস্পাত তারের বর্ম

বাইরের খাপ: খাপটি BS 7655-এ উল্লেখিত PVC টাইপ TM1 উপাদান দিয়ে বের করা হবে।

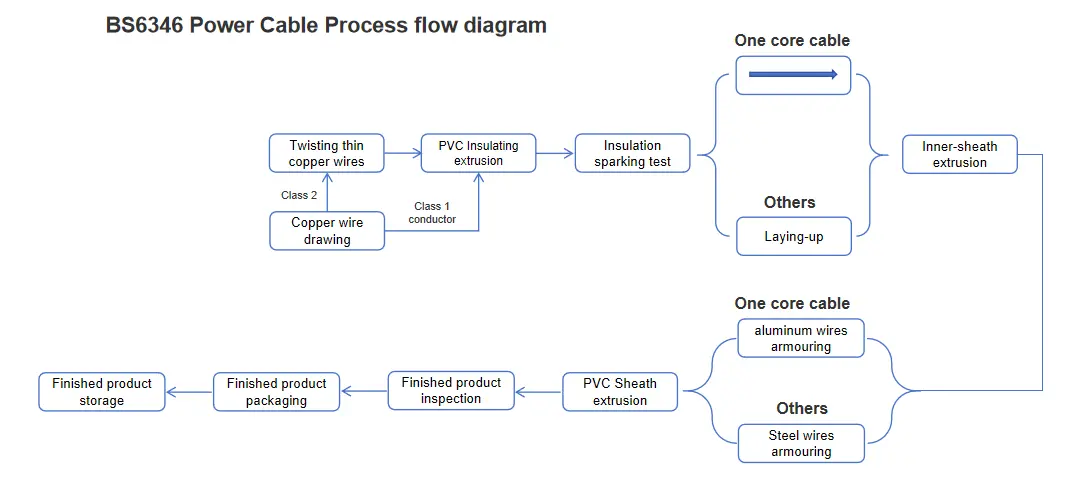

প্রক্রিয়া প্রবাহ চিত্র

Bs 6346 Power Cable

কর্মক্ষমতা পরামিতি

রেটেড ভোল্টেজ: 600/1000kV

পরীক্ষা ভোল্টেজ: 5 মিনিটের জন্য 3.5kV কোন ভাঙ্গন ঘটেনি

কাজের তাপমাত্রা: 0º C থেকে +60 ºC

শর্ট সার্কিট তাপমাত্রা: +160 ºC

ন্যূনতম নমন ব্যাসার্ধ: 12*OD;

শিখা-প্রতিরোধী: BS EN 60332-1-2

উত্পাদন এবং পরিদর্শন সরঞ্জাম

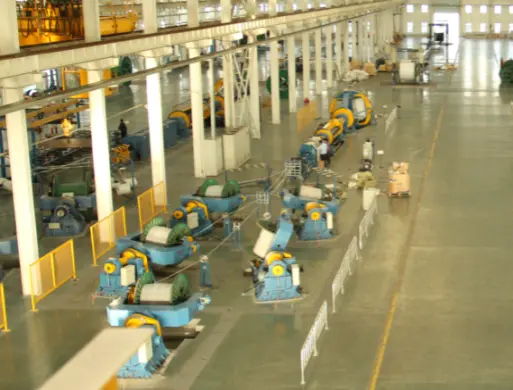

অঙ্কন মেশিন

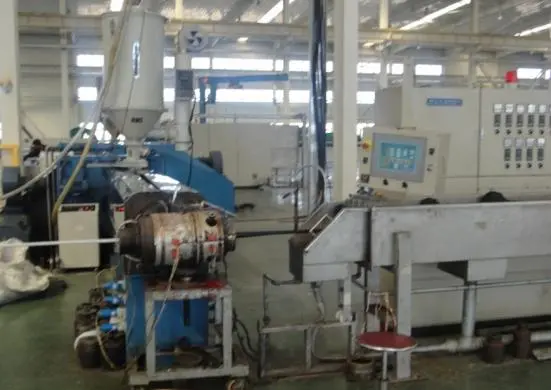

নিরোধক এক্সট্রুডার

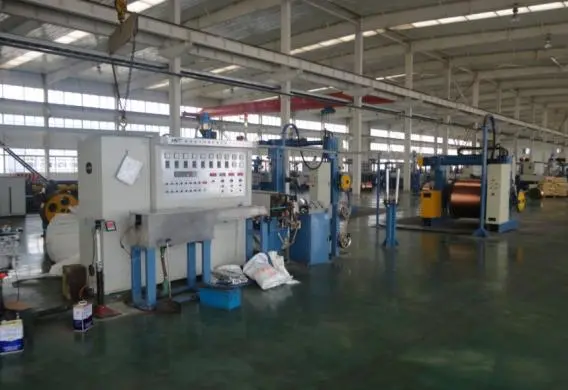

তারের সাবেক

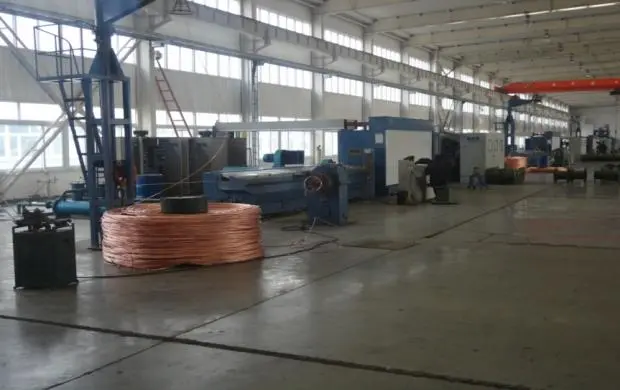

খাপ এক্সট্রুডার

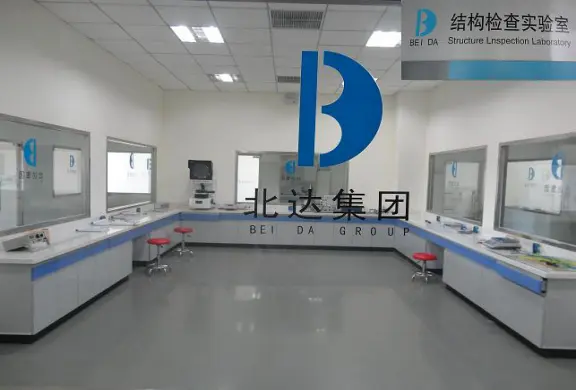

কাঠামোগত এবং বৈদ্যুতিক কর্মক্ষমতা পরীক্ষাগার

তাপ বার্ধক্য চেম্বার

অ্যাম্পিয়ারে বর্তমান-বহন ক্ষমতা (A)

রেটেড ভোল্টেজ 0.6/1kV পিভিসি ইনসুলেশন পাওয়ার ক্যাবল অ্যাম্পিয়ারে কারেন্ট-বহন ক্ষমতা(A）পরিবেশের তাপমাত্রা：বায়ুতে：40℃，ভূমিতে：25℃ কন্ডাক্টরের তাপমাত্রা：70℃ মাটির তাপীয় প্রতিরোধের সহগ：1.0kW
রেটেড ভোল্টেজ 0.6/1kV পিভিসি ইনসুলেশন পাওয়ার ক্যাবল অ্যাম্পিয়ারে কারেন্ট-বহন ক্ষমতা(A）পরিবেশের তাপমাত্রা：বায়ুতে：40℃，ভূমিতে：25℃ কন্ডাক্টরের তাপমাত্রা：70℃ মাটির তাপীয় প্রতিরোধের সহগ：1.0kW
টাইপ	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
কোরের সংখ্যা	একক কোর				মাল্টি কোর
ক্রস-সেকশন এলাকা, মিমি²	বাতাসে		মাটিতে		বাতাসে		মাটিতে
ক্রস-সেকশন এলাকা, মিমি²	কু	আল	কু	আল	কু	আল	কু	আল
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
দ্রষ্টব্য: একক-কোর তারের বর্ম অ-চৌম্বকীয় উপকরণ দিয়ে তৈরি।
