এই BS 5467 স্ট্যান্ডার্ড পাওয়ার কেবলটি ভালভাবে ডিজাইন করা এবং সম্পূর্ণরূপে কার্যকরী, বিদ্যুৎ সরবরাহ এবং নিয়ন্ত্রণ লাইন উভয়ের জন্য উপযুক্ত, বিভিন্ন শিল্প এবং নাগরিক অ্যাপ্লিকেশনের জন্য একটি স্থিতিশীল এবং নির্ভরযোগ্য পাওয়ার ট্রান্সমিশন সমাধান প্রদান করে। এর অনন্য ইস্পাত তারের বর্ম একটি প্রধান হাইলাইট। এই নকশাটি কেবল তারের যান্ত্রিক শক্তি বাড়ায় না, এটিকে প্রসার্য এবং সংকোচনকারী শক্তিকে প্রতিরোধ করতে এবং কার্যকরভাবে বাহ্যিক শারীরিক ক্ষতি প্রতিরোধ করতে সক্ষম করে, তবে এর স্থায়িত্ব এবং পরিষেবা জীবনকে উল্লেখযোগ্যভাবে উন্নত করে, এমনকি কঠোর পরিবেশেও স্থিতিশীল অপারেশন বজায় রাখে।
Tianjin Beida-এর BS 5467 পাওয়ার ক্যাবলটিও চমৎকার পরিবেশগত অভিযোজনযোগ্যতার গর্ব করে। হাই-রাইজ বিল্ডিং বা জটিল আন্ডারগ্রাউন্ড প্রোজেক্টের অভ্যন্তরীণ তারের জন্যই হোক না কেন, এই তারটি সহজে সবকিছু পরিচালনা করে। ভবনের অভ্যন্তরে, এটি নির্বিঘ্নে বিভিন্ন সাজসজ্জার শৈলীতে একীভূত হয়, নান্দনিকতা এবং ব্যবহারিকতা উভয়ই প্রদান করে; যখন মাটির নিচে চাপা দেওয়া হয়, তখন এর উচ্চতর ক্ষয় এবং জল প্রতিরোধ ক্ষমতা নিশ্চিত করে যে দীর্ঘমেয়াদী সমাধির সময় তারের পরিবেশগত কারণগুলি দ্বারা প্রভাবিত না হয়, অবিচ্ছিন্ন এবং স্থিতিশীল বিদ্যুৎ সঞ্চালন প্রদান করে।

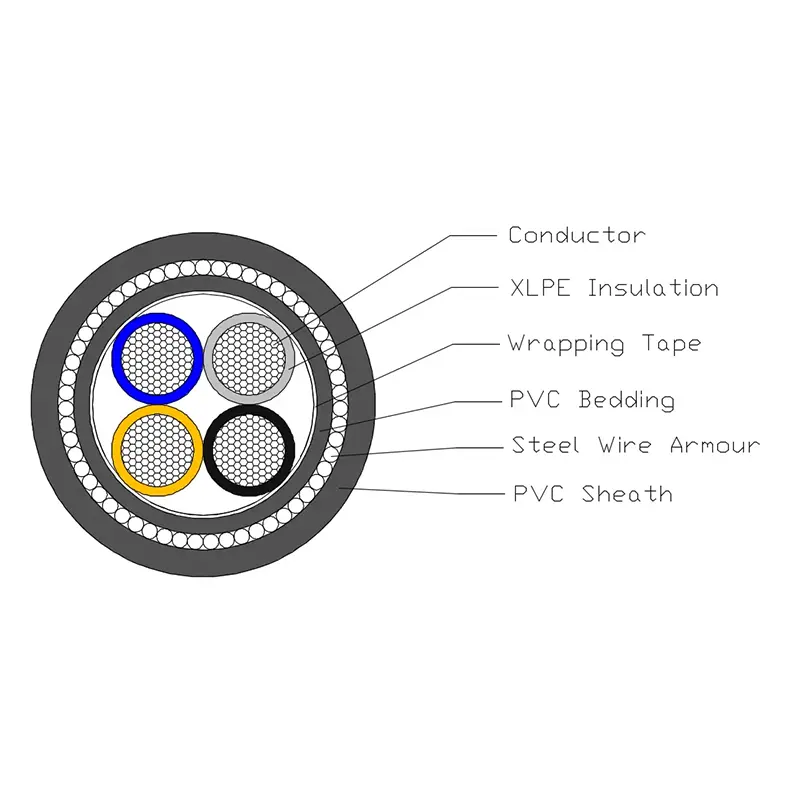

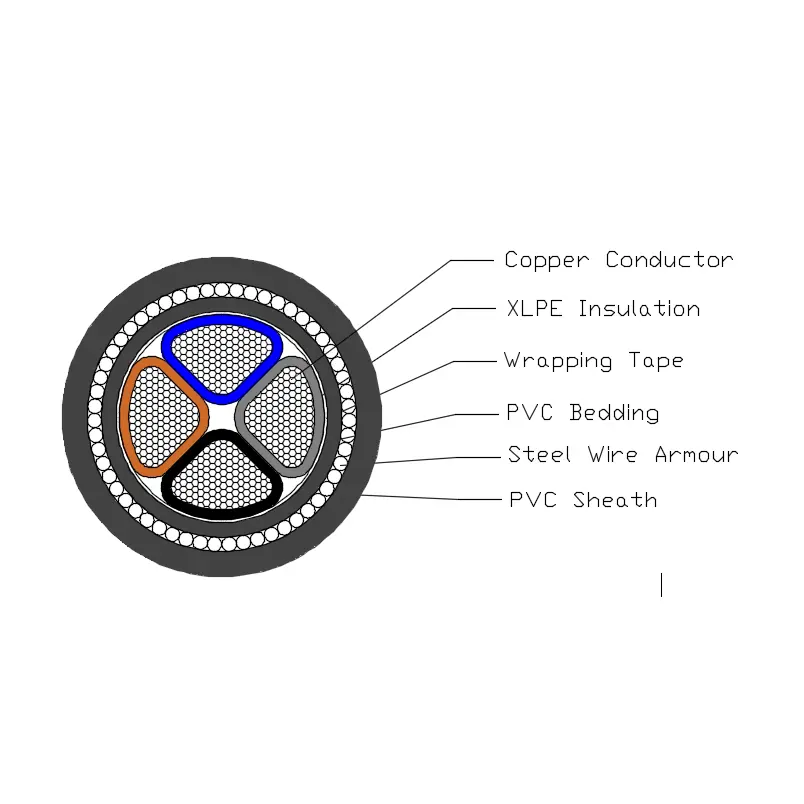

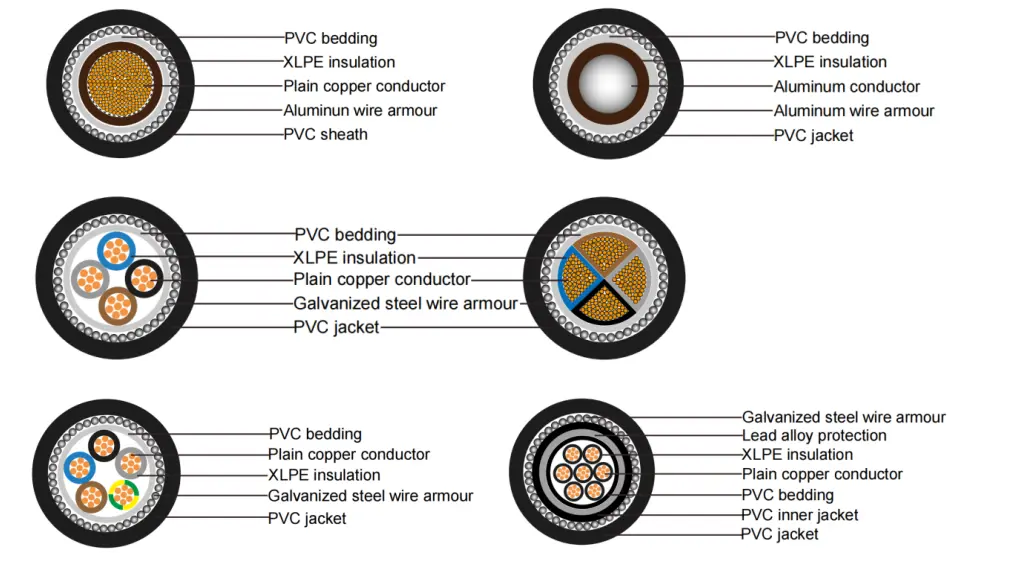

XLPE ইনসুলেটেড PVC Sheathed SWA পাওয়ার ক্যাবল একটি T1R কপার কন্ডাক্টর, XLPE ইনসুলেশন, PVC বেডিং, স্টিল-ওয়ার্স আর্মার এবং PVC শীথ দিয়ে গঠিত।
কন্ডাক্টর: সলিড কপার বা অ্যালুমিনিয়াম কন্ডাক্টর, বৃত্তাকার বা আকৃতির, ক্লাস 2 থেকে BS EN 60228।
অন্তরণ: BS 7655-1.3 অনুযায়ী XLPE টাইপ GP8
মূল রঙ: 1 কোর: জন্মানো বা নীল
2 কোর: জন্মানো, নীল
3 কোর: জন্মানো, কালো, ধূসর
4 কোর: নীল, জন্মানো, কালো, ধূসর
5 কোর: সবুজ/হলুদ, নীল, জন্মানো, কালো, ধূসর
উপরে 5 coes: কালো সংখ্যা সহ সাদা কোর
বিছানাপত্র: বিছানা তারের অপারেটিং তাপমাত্রার সাথে সামঞ্জস্যপূর্ণ পলিমারিক উপাদান এক্সট্রুড করা উচিত।
ইস্পাত-তারের বর্ম: একক মূল তারের: অ্যালুমিনিয়াম তারের বর্ম
মাল্টি কোর তারের: ইস্পাত তারের বর্ম
বাইরের খাপ: BS 7655-4.2-এ উল্লেখিত টাইপ 9 অনুযায়ী খাপটি পিভিসি উপাদান থেকে বের করা হবে।
BS 5467 পাওয়ার কেবল পরিষ্কারভাবে সংজ্ঞায়িত বৈদ্যুতিক এবং শারীরিক কর্মক্ষমতা পরামিতি ধারণ করে। এর রেট করা ভোল্টেজ দুটি স্তরে সেট করা হয়েছে: 600kV এবং 1000kV, বিভিন্ন পরিস্থিতিতে ভোল্টেজের প্রয়োজনীয়তা পূরণ করে। বৈদ্যুতিক নিরাপত্তা পরীক্ষায়, পণ্যটি 5 মিনিটের জন্য একটি 3.5kV পরীক্ষা ভোল্টেজ সহ্য করে কোনো ভাঙ্গন ছাড়াই, সম্পূর্ণরূপে এর বৈদ্যুতিক নিরোধক কার্যকারিতার নির্ভরযোগ্যতা প্রদর্শন করে। তাপমাত্রার অভিযোজনযোগ্যতা সম্পর্কে, এই পণ্যটির একটি বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা রয়েছে এবং এটি 0℃ থেকে +90℃ পর্যন্ত পরিবেশে স্থিরভাবে কাজ করতে পারে। এদিকে, এর শর্ট-সার্কিট তাপমাত্রা +250℃-এ পৌঁছাতে পারে, চমৎকার উচ্চ-তাপমাত্রা প্রতিরোধের প্রদর্শন করে। তদ্ব্যতীত, এই পণ্যটির অসামান্য নমনীয়তা রয়েছে, যার ন্যূনতম বাঁকানো ব্যাসার্ধ এর বাইরের ব্যাসের 12 গুণ, বিভিন্ন জটিল পরিবেশে ইনস্টলেশন এবং ওয়্যারিং সহজতর করে। শিখা প্রতিরোধের পরিপ্রেক্ষিতে, এই পণ্যটি BS EN 60332-1-2 শিখা প্রতিরোধক রেটিং মান পূরণ করে, কার্যকরভাবে আগুনের ঝুঁকি হ্রাস করে।
রুটিন তারের পরীক্ষা
কন্ডাক্টর ডিসি রেজিস্ট্যান্স টেস্ট: কন্ডাক্টর ডিসি রেজিস্ট্যান্স টেস্ট 20ºC এ পরিচালনা করুন। পরিমাপ কন্ডাকটর ডিসি প্রতিরোধের মানকে অবশ্যই BS EN 60228 স্ট্যান্ডার্ডের বিভাগ 2 এর প্রাসঙ্গিক প্রয়োজনীয়তাগুলি কঠোরভাবে মেনে চলতে হবে।
বৈদ্যুতিক তারের ভোল্টেজ পরীক্ষা: 5 মিনিটের জন্য তারে 3500V একটি ভোল্টেজ প্রয়োগ করুন। এই প্রক্রিয়া চলাকালীন, তারের কোনো ভাঙ্গন অনুভব করা উচিত নয়।
নমুনা পরীক্ষা
কন্ডাক্টর স্ট্রাকচার ইন্সপেকশন: কন্ডাক্টর স্ট্রাকচারকে অবশ্যই BS EN 60228-এ উল্লেখিত প্রযুক্তিগত প্রয়োজনীয়তা সম্পূর্ণরূপে মেনে চলতে হবে।
মাত্রিক পরিদর্শন: তারের অন্তরণ, অভ্যন্তরীণ আস্তরণ, তারের বর্ম এবং খাপের মাত্রাগুলিকে অবশ্যই BS 5467-এর সারণি 3-এর নির্দিষ্ট প্রয়োজনীয়তাগুলি পূরণ করতে হবে৷
সিঙ্গেল ক্যাবল বার্নিং টেস্ট: সিঙ্গেল ক্যাবল বার্নিং টেস্টের ফলাফল অবশ্যই BS EN 60332-1-2 এর প্রয়োজনীয়তা মেনে চলতে হবে।
টাইপ টেস্টিং
নিরোধক কর্মক্ষমতা: তারের নিরোধক কর্মক্ষমতা BS 7655-1-3-এ উল্লিখিত প্রয়োজনীয়তা পূরণ করবে।
অভ্যন্তরীণ লাইনার পারফরম্যান্স: অভ্যন্তরীণ লাইনারের কর্মক্ষমতা BS 5467 এর ক্লজ 9.2 এর প্রাসঙ্গিক প্রয়োজনীয়তাগুলি মেনে চলতে হবে।
খাপের কার্যকারিতা: খাপের কার্যকারিতা BS 7655-4-2-এ উল্লিখিত প্রয়োজনীয়তাগুলি পূরণ করবে।
সামঞ্জস্য পরীক্ষা: সামঞ্জস্য পরীক্ষার ফলাফল BS 5467 এর Annex C এর প্রয়োজনীয়তা মেনে চলবে।
নিরোধক সংকোচন পরীক্ষা: নিরোধক সংকোচন পরীক্ষাটি BS 5467 এর ক্লজ 18.3 এর প্রয়োজনীয়তাগুলি মেনে চলতে হবে এবং পরীক্ষার পদ্ধতিটি BS EN 60811-502 অনুযায়ী সঞ্চালিত হবে৷
শীথ সংকোচন পরীক্ষা: শীথ সংকোচন পরীক্ষাটি BS 5467-এর 18.6 ধারার প্রয়োজনীয়তাগুলি মেনে চলবে।
শিথ টিয়ার রেজিস্ট্যান্স টেস্ট: শীথ টিয়ার রেজিস্ট্যান্স টেস্ট BS 5467 এর Annex D এর প্রয়োজনীয়তা পূরণ করবে।
|
কন্ডাক্টর এবং আর্মারের সর্বোচ্চ প্রতিরোধ |
||||
|
20 ℃ এ একক-কোর তারের জন্য |
||||
|
টাইপ |
20 ℃ এ সর্বোচ্চ প্রতিরোধ |
|||
|
কন্ডাকটরের নামমাত্র ক্রস-সেকশন এলাকা |
কন্ডাক্টর |
অ্যালুমিনিয়াম তারের বর্ম |
||
|
তামা |
অ্যালুমিনিয়াম |
আটকে থাকা তামার কন্ডাকটর সহ তারগুলি |
আটকে থাকা অ্যালুমিনিয়াম কন্ডাক্টর সহ তারগুলি |
|
|
মিমি2 |
Ω／কিমি |
Ω／কিমি |
Ω／কিমি |
Ω／কিমি |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
কন্ডাক্টর এবং আর্মারের সর্বোচ্চ প্রতিরোধ |
||||||
|
20 ℃ এ 2 থেকে 5 কোর থেকে তারের জন্য |
||||||
|
টাইপ |
20 ℃ এ সর্বোচ্চ প্রতিরোধ |
|||||
|
কন্ডাকটরের নামমাত্র ক্রস-সেকশন এলাকা |
কন্ডাক্টর |
ইস্পাত তারের বর্ম |
||||
|
তামা |
অ্যালুমিনিয়াম |
আটকে থাকা তামার কন্ডাকটর সহ তারগুলি |
||||
|
2 কোর |
3 কোর |
4 কোর |
5 কোর |
|||
|
মিমি2 |
Ω／কিমি |
Ω／কিমি |
Ω／কিমি |
Ω／কিমি |
Ω／কিমি |
Ω／কিমি |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
অ্যাম্পিয়ারে বর্তমান-বহন ক্ষমতা (A)
|
রেটেড ভোল্টেজ 0.6/1kV XLPE ইনসুলেশন পাওয়ার তার |
|||||||||
|
অ্যাম্পিয়ারে বর্তমান-বহন ক্ষমতা (A) |
|||||||||
|
পরিবেষ্টিত তাপমাত্রা: বাতাসে: 40 ℃, মাটিতে: 25 ℃ |
|||||||||
|
কন্ডাক্টরের তাপমাত্রা: 90℃ |
|||||||||
|
মাটির তাপ প্রতিরোধের সহগ: 1.0k·m/W |
|||||||||
|
টাইপ |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
কোরের সংখ্যা |
একক কোর |
|
মাল্টি কোর |
||||||
|
ক্রস-সেকশন এলাকা, মিমি2 |
বাতাসে |
মাটিতে |
|
বাতাসে |
মাটিতে |
||||
|
কু |
আল |
কু |
আল |
|
কু |
আল |
কু |
আল |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
দ্রষ্টব্য: একক-কোর তারের বর্ম অ-চৌম্বকীয় উপকরণ দিয়ে তৈরি। |
|||||||||
প্যাকেজিং বিশদ:
এটি আপনার কেনার পরিমাণ এবং প্রয়োজনীয়তা দ্বারা নির্ধারিত হয়। আলোচনা করা যেতে পারে।
বন্দর: তিয়ানজিন বন্দর
ডেলিভারি: সমুদ্র দ্বারা, বায়ু দ্বারা, এক্সপ্রেস দ্বারা।
